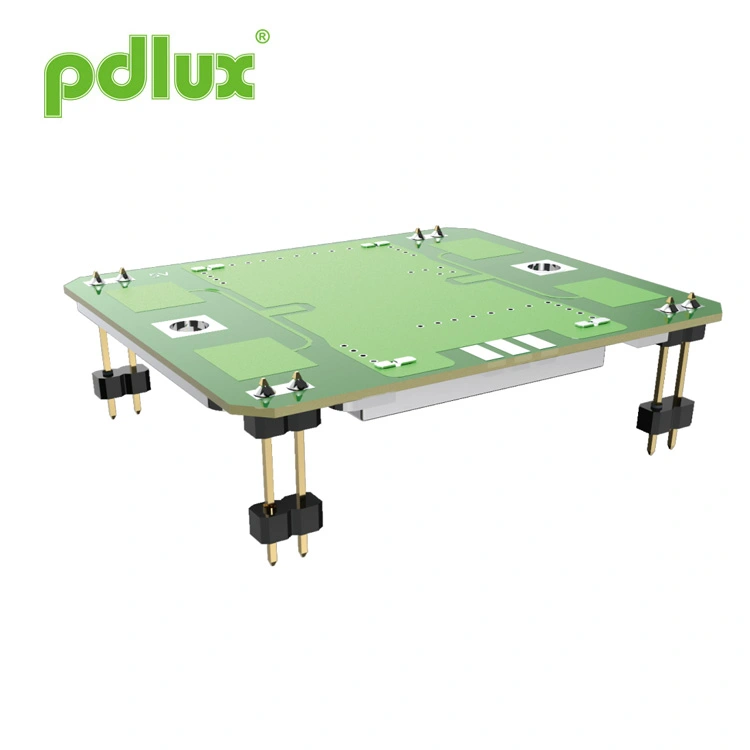

وحدة استشعار رادار الميكروويف الأمنية بسرعة 10.587 جيجا هرتز
Pdlux هي مورد متخصص لوحدة استشعار رادار الميكروويف الأمنية بتردد 10.587 جيجا هرتز والتي تعمل في النطاق X (10.525-10.687 جيجا هرتز، تردد قابل للتخصيص لكل منطقة). يتميز بهوائي تصحيحي، وDRO، واستنزاف تيار منخفض، وحجم صغير، ويوفر اكتشاف الزاوية العريضة (الطائرة H) والزاوية الضيقة (الطائرة الإلكترونية) للتركيب المرن. يمكن تقليل استهلاك الطاقة بشكل أكبر عبر وضع PWM. متوافق مع RoHS، وهو مناسب لأنظمة الأمان، والأبواب الأوتوماتيكية، وإضاءة الحركة، وإنترنت الأشياء، وأجهزة استشعار السرعة.
نموذج:PD-V9H
إرسال استفسار
بي دي-V9H
- إعداد التردد: 10.587 جيجا هرتز ± 10 متر
- بما في ذلك هوائي التصحيح
- DRO: مرنان عازل مذبذب
- انخفاض استنزاف التيار المستمر

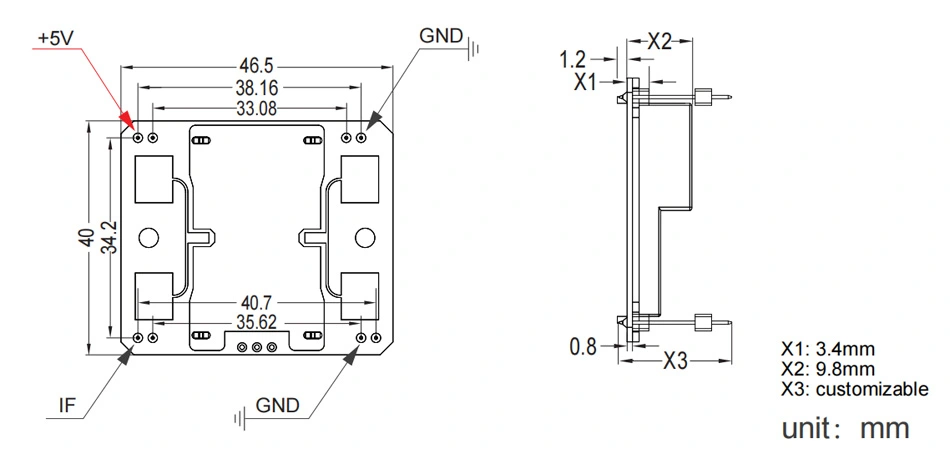

- حجم صغير
-الامتثال لقواعد RoHS
| غرض | تحديد | |
| ضبط التردد | 10.587 جيجا هرتز ± 10 م | |
| حالة | تا = +25 درجة مئوية، فين = +5 فولت تيار مستمر | |
| جهد التشغيل | +5.0 ± 0.5 فولت تيار مستمر | |
| التشغيل الحالي | <32 مللي أمبير النوع. | |
| طاقة الإخراج | 20 ميجاوات (13 ديسيبل ميلي واط) E.I.R.P. اكتب. | |
| استقرار التردد | ±5 ميجا هرتز كحد أقصى. (تا: -30 إلى +55 درجة مئوية) | |
| حساسية فقدان العودة | -90 ديسيبل نوع. | |
| الانبعاث التوافقي الثاني | - نطاق 40 ديسيبل | |

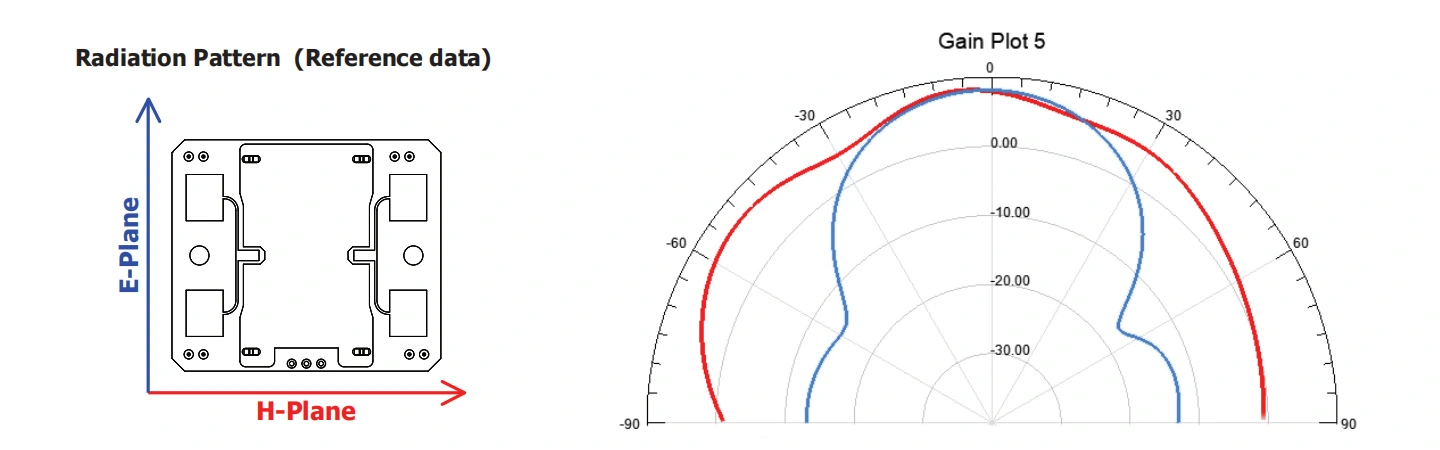

| عرض حزمة الهوائي (-3 ديسيبل) | الطائرة الإلكترونية | 36 درجة اسم. (الزاوية الكاملة النظري 72 درجة) |
| طائرة H | 72 درجة إسم (الزاوية الكاملة النظري 144 درجة) | |
| واجهة الترددات اللاسلكية | هوائي التصحيح | |
| نطاق درجة الحرارة | -30 إلى +55 درجة مئوية (نطاق الاستخدام القياسي)، -40 إلى +80 درجة مئوية (نطاق الاستخدام الأقصى) | |
| اللائحة التنظيمية للامتثال | -30 إتس 300440 | |
يعمل مستشعر السطوع من سلسلة PD-V9 في النطاق X. تردد التشغيل في نطاق التردد من 10.525 جيجا هرتز إلى
10.687 جيجا هرتز. يحتاج المستخدمون إلى إجراء عمليات شراء بناءً على التخصيص وفقًا للوائح التردد الخاصة بالبلد الذي يتواجدون فيه
يقع. على سبيل المثال، 10.525 جيجا هرتز، 10.587 جيجا هرتز، 10.687 جيجا هرتز. تُستخدم أجهزة الاستشعار من سلسلة PD-V9 على نطاق واسع في مجال الأمن والمراقبة
منتجات التطبيقات، وأجهزة استشعار الأبواب الأوتوماتيكية، وأضواء الاستشعار المتنقلة، وأجهزة استشعار إنترنت الأشياء، وأجهزة استشعار السرعة، وأجهزة الاستشعار المتنقلة المختلفة
المنتجات.
يحتوي المستشعر على خاصية اكتشاف الزاوية الكبيرة H-Plane واكتشاف الزاوية الصغيرة من Eplan. يمكن للمستخدمين تثبيت المستشعر بزوايا مختلفة
اللازمة أثناء الاستخدام. كما لو كان المستخدمون يريدون أن يكون تيار عمل المستشعر صغيرًا قدر الإمكان، فيمكنك ضبط وضع إمداد الطاقة
من المستشعر إلى وضع PWM (دورة العمل)، والذي يمكن أن يقلل بشكل فعال من تيار العمل.
عندما يواجه المستخدمون المشكلات التالية أثناء استخدام المستشعر الأصلي أو استبداله مباشرة.
1. الاستخدام الأول:
عندما تستخدم مستشعر السلسلة PD-V9 لأول مرة وتواجه حساسية عالية أو حساسية غير كافية، فيجب عليك ذلك
تحقق أولاً من حالة إعداد الكسب لدائرة التضخيم. وما إذا كانت طريقة الحساب التي تستخدمها MCU لمعالجة الإشارات
مناسب. بشكل عام، من السهل العثور على حل.
2. المشكلات المحتملة التي قد تنشأ عند الاستبدال المباشر لأجهزة الاستشعار المستخدمة سابقًا:
عند استبدال المستشعرات المستخدمة مسبقًا مباشرةً، قد تكون هناك أيضًا مشكلات تتعلق بالحساسية العالية والحساسية المنخفضة، وهو ما يمكن أن يكون
حلها بسهولة. يكفي ببساطة زيادة دائرة التضخيم أو تقليل كسب دائرة التضخيم. لا حاجة ل
خذ بعين الاعتبار خوارزمية معالجة الإشارات لـ MCU.
المساعدة التي قد يحتاجها المبتدئين عند الاستخدام:
إذا واجهت صعوبات أثناء استخدام مستشعرات سلسلة PD-V9 وتحتاج إلى المساعدة. يمكنك الاتصال بنا عبر البريد الإلكتروني. بشكل عام، يمكن الحصول على الإجابات.
مقدمة المنتج:
يمكن تعديل مقدمة المنتج وتحسينها بواسطة PDLUX في أي وقت عند الضرورة. ليس بالضرورة أن يتم إخطار الجميع في الوقت المناسب.
