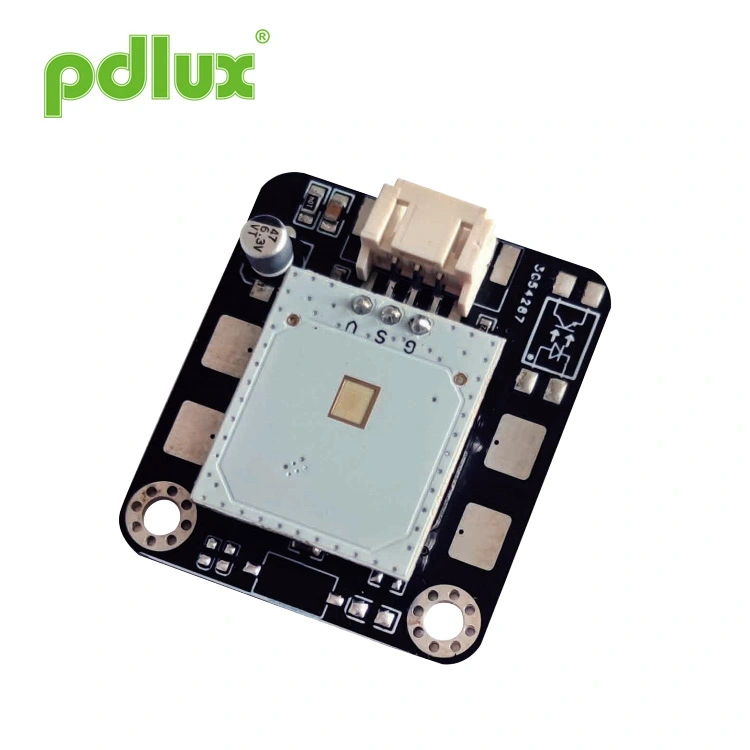

مستشعر رادار للتسلل لأمن المنزل بتردد 24 جيجا هرتز
تتخصص شركة Pdlux في مستشعر رادار التسلل لأمان المنزل بتردد 24 جيجا هرتز لأكثر من 30 عامًا. هذا المستشعر عبارة عن وحدة مدمجة تدمج مستشعر الموجات المليمترية مع وحدة MCU للتحكم في عدم الاتصال القائم على الإيماءات. فهو يتعرف على موجات اليد في نطاق 10-30 سم من زوايا متعددة ويدعم أوامر مختلفة عبر أعداد التأرجح. فهو يوفر طريقة بدون لمس لتشغيل الأبواب والأضواء والإلكترونيات الأخرى، مما يجعله مثاليًا لأمن المنزل والأتمتة.
نموذج:PD-V18-M1
إرسال استفسار

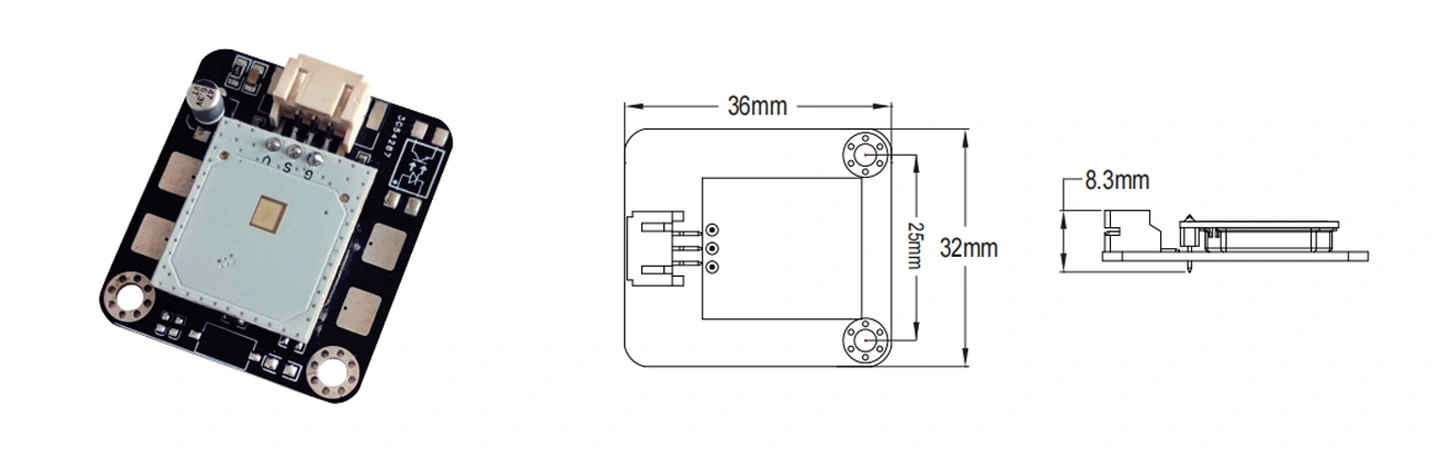

PD-V18-M1 عبارة عن وحدة تطبيقية تتكون من مستشعر موجة مليمتر فائق ودائرة تضخيم + MCU
مصممة للتحكم في عدم الاتصال. ويمكن أيضًا أن يطلق عليها وحدة التحكم لاستشعار الموجات قريبة المدى. تطبيقه
السيناريوهات واسعة جدًا، يمكنك التحكم في العمل الكهربائي أو إيقافه بإشارة من يدك بزوايا مختلفة
10-30 سم، ويمكنك حتى إنتاج منتجات مختلفة بعدد التأرجحات. على سبيل المثال: أرجوحة واحدة للفتح
الباب الكهربائي متأرجحتين لفتح نظام الإضاءة.
خاصة بعد معمودية الوباء، أصبح لدى الناس مقاومة صادقة لمفتاح الاتصال العام. هذا هو الحال
السبب وراء قيامنا بتطوير نظام استشعار الموجة، والذي يمكن تطبيقه أيضًا على الأجهزة الكهربائية والإلكترونية المماثلة
المنتجات، لذلك يمكنك الحصول على مساحة أكبر للخيال.
هذه وحدة تطبيق مصممة خصيصًا للتحكم في عدم الاتصال. في بداية التصميم، نحن تماما
أخذنا بعين الاعتبار تطبيق المنتجات في منتجات مختلفة، لذلك قمنا بتصميم مستشعر متنقل بموجة ملليمترية خصيصًا
(24.125 جيجا هرتز) إلى حجم صغير جدًا، وتم التخطيط لدائرة تضخيم الإشارة ووحدة MCU على PCB،
التي كانت مدمجة ومستقرة. يمكن للوحدات التي يمكن تطبيقها في نطاق 10-30 سم التحكم في الأجهزة الكهربائية
مع موجة من اليد. يمكن للمستخدمين تطبيقه على منتجات مختلفة حسب الحاجة. يمكن تخصيص مسافة الاستشعار
وفقا لاحتياجات العميل.
| المعلمة | ملحوظات | دقيقة | اكتب | الأعلى | الوحدات |
| جهد الإمداد | VCC | 3.0 | 5.0 | 5.2 | V |
| الاستهلاك الحالي | المحكمة الجنائية الدولية | 10 | 18 | 20 | أماه |
| سعة الإخراج | قمة | -30~+85 | -30~+85 | -30~+85 | ℃ |
| درجة حرارة التخزين | Tstg | -10 | -10 | +60 | ℃ |
| ضبط التردد | f | 24.000 | 24.125 | 24.250 | غيغاهرتز |
| الطاقة المشعة (EIRP) | العبوس | <2.0 | <2.5 | <3.0 | ميغاواط |
| تخزين الرطوبة المحيطة | 45%~65% | 45%~65% | 45%~65% | 45%~65% | ر.س |

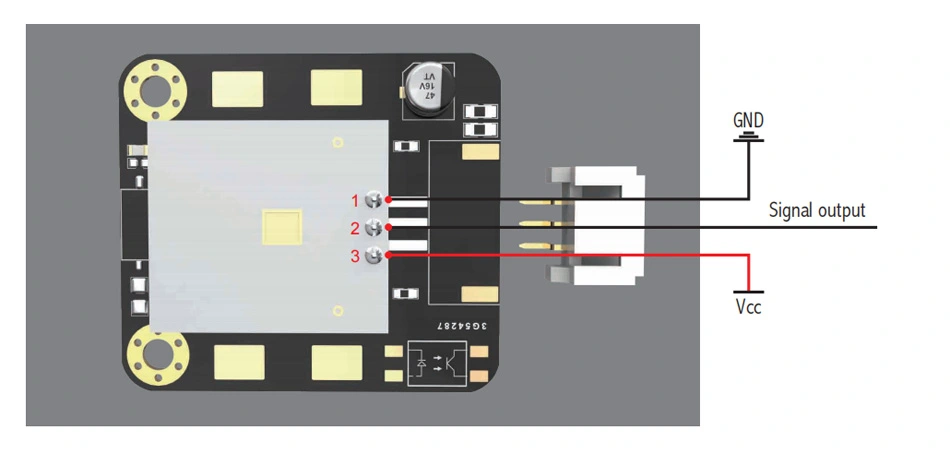

واجهة وحدة التطبيق عبارة عن رأس دبوس به
الملعب 2.0mmx3pin.
ملحوظة: الجهد الثابت لهذه الوحدة هو 5 فولت، إذا تم تطبيقه على 3 فولت،
قد تكون هناك اختلافات في الأداء.
1. من أجل تجنب تلف المعدات، ينبغي توخي الحذر. ينبغي اتخاذ تدابير حماية البيئة والتنمية المستدامة على الإطلاق
مراحل التخزين والمناولة والتجميع والاختبار. لا تلمس هوائي الرادار ودبابيس هذه الوحدة، ولا تفعل ذلك
المس المسامير بمقياس متعدد للقياس.
2. بالنسبة لـ PD-V18-M1 المثبت في الخارج، يمكن للكاشف اكتشاف إشارة قطرة المطر عندما تمطر. أي أن كاشف الرادار المثبت في الخارج في يوم ممطر يمكنه اكتشاف قطرات المطر.
نظرًا لاستخدام مستشعر الموجات المليمترية، لا يمكن استخدام المادة المعدنية أمام المستشعر، ويجب استخدام البلاستيك الهندسي كمادة للهيكل. نظرًا لأنه جهاز إرسال واستقبال صغير لإشارة الطاقة، فإن سمك الغلاف له أيضًا درجة معينة من الاختلاف في توهين الإشارة. قبل الطلب، يجب على المستخدم أن يشرح بشكل كامل بيئة الاستخدام ومتطلباته، وإذا لزم الأمر، يمكن توفير المنتجات التي تحتاج إلى تثبيت لنا، ويمكننا تخصيصها.
سيختلف تأثير هذا المنتج قليلاً عند استخدامه على منتجات مختلفة. يمكن للمستخدمين طلب إصدار مع تقليم الحساسية، ويمكن شرح المتطلبات الخاصة مسبقًا باستخدام PDLUX. يمكن اختيار أجهزة استشعار وخوارزميات برمجية مختلفة وفقًا لمتطلبات المستخدم المختلفة.
يمكن أن تعمل هذه الوحدة على مصدر طاقة تيار مستمر 3V-5V خالي من التداخل.
ماذا يمكن أن يحدث:في حالة عدم وجود جسم متحرك يتحرك ضمن نطاق الكشف، فإن التشغيل الخاطئ الذي تم اختباره عادة ما يكون سببه مصدر تداخل قوي. على سبيل المثال، التداخل عبر سلك الطاقة المتسلسل؛ على سبيل المثال، التداخل من الهواتف المحمولة؛ على سبيل المثال، التداخل القوي الذي يحدثه القوس عند لحام ماكينة اللحام. يرجى التحقق مرة أخرى من مصادر التداخل المذكورة أعلاه للتأكد من وجودها.
من المتوقع قراءة التذكيرات المذكورة أعلاه بعناية وفهمها.
