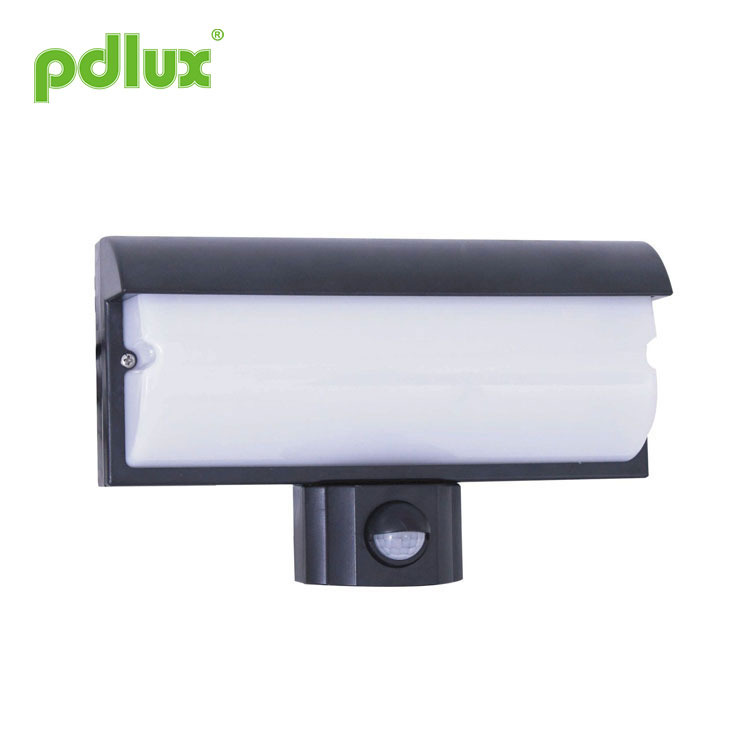

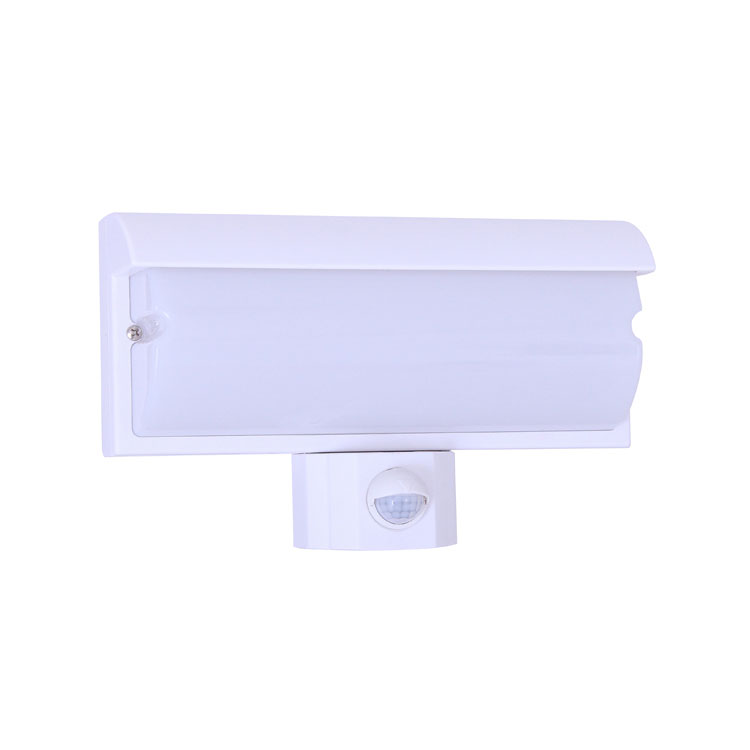

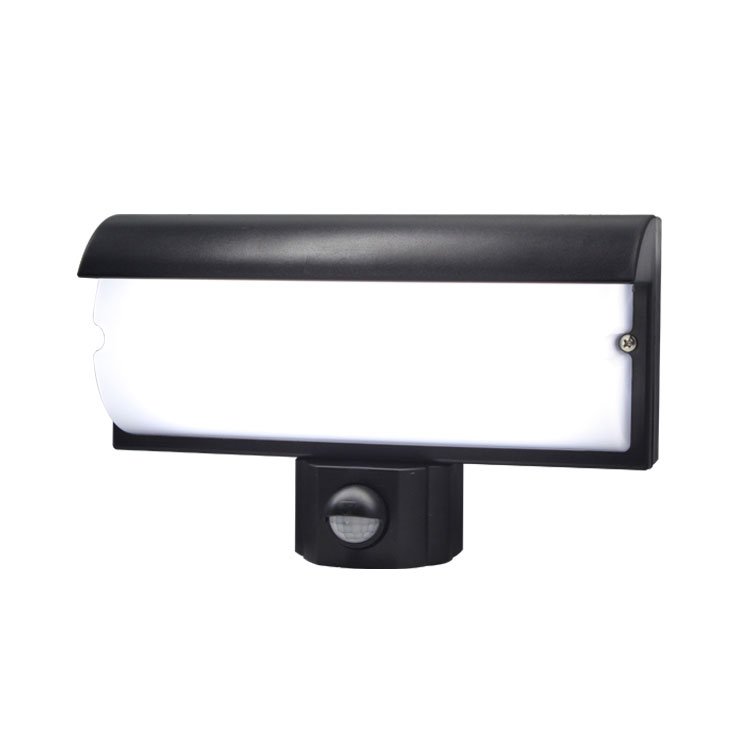

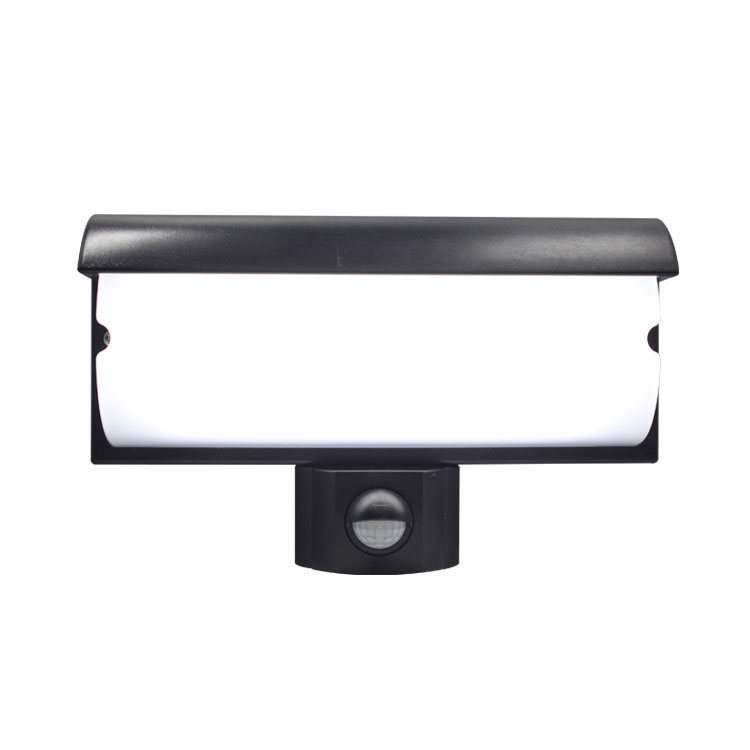

مصباح استشعار الأشعة تحت الحمراء
باعتبارنا شركة تصنيع محترفة، نود أن نقدم لك مصباح استشعار الأشعة تحت الحمراء. وسوف نقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.
نموذج:PD-PIR2015
إرسال استفسار
تعليمات مصباح مستشعر الأشعة تحت الحمراء PD-PIR2015
ملخص
 |
أصبح LED كمصدر للضوء الحديث هو اتجاه التطوير في صناعة الإضاءة مع خصائص الكفاءة العالية والعمر المتوقع الطويل واستهلاك الطاقة المنخفض نسبيًا. إن كيفية استخدامه بشكل معقول والكفاءة هي القضية الرئيسية في صناعة الإضاءة.PD-PIR2015 تم تصميمها بـ 30 مصباح LED (0.45 واط). تصميمها المعقول يجعل تدفق الحرارة متساويًا ويحقق كفاءة الإضاءة الأمثل. ويمكن لمصباح LED بقدرة 6 وات أن يولد نفس السطوع تقريبًا عند مقارنته باستخدام المصباح المتوهج من النوع المقاوم بقدرة 65 وات. وعمره أطول 100 مرة من مصابيح الهالوجين العادية. ويمكنه العمل مع مفتاح المستشعر البشري مما يجعله أكثر توفيرًا للطاقة وأمانًا مع يعمل الضوء عند دخول الشخص وينطفئ عند خروجه. مصابيح LED هي ضوء مثالي يتم تشغيله عند دخول الشخص وينطفئ عند خروجه. كما أنها بديل مثالي كمصدر ضوء موفر للطاقة. |
تحديد
|
مصدر الطاقة: 220-240 فولت تيار متردد 100-130 فولت تيار متردد تردد الطاقة: 50/60 هرتز نطاق الكشف: 8 ± 2 م كحد أقصى (22 درجة مئوية) زاوية الكشف: 120 درجة إعداد الوقت: الحد الأدنى: 7 ثواني ± 3 ثواني الحد الأقصى: 6 دقيقة ± 2 دقيقة (قابل للتعديل) التحكم في الضوء: <5LUX~2000LUX (قابل للتعديل) |
كمية الصمام: 30 قطعة الطاقة الاحتياطية: 0.45 واط مواصفات الصمام: T5050
الحمل المقدر: 6 واط كحد أقصى.
ارتفاع التثبيت: 1.5 م ~ 3 م (تركيب الجدار) |
معلومات الاستشعار
مخطط طيفي
اسماء كل جزء
(غطاء المصباح لمواد الألمنيوم)
تثبيت
ملحوظة: يرجى إحضار الأدوات التالية
الخطوة 1 حدد موضع الثقب بقلم رصاص بعد تحديد المكان الذي تريد تثبيت المنتج فيه. (كما في الشكل 1)
ملحوظة: إذا كان الجدار خشبيًا، فلا حاجة لاستخدام برغي توسيع بلاستيكي، فقط قم بتثبيت المسمار باستخدام مفك البراغي.
الخطوة 2: قم بحفر ثقوب على الجدران حيث توجد علامة قلم رصاص باستخدام مثقاب كهربائي واحصل على التمدد البلاستيكي داخل الحفرة. (كما في الشكل 2)
الخطوة 3 قم بتوصيل الكابل بالمصباح من خلال فتحات دخول الكابل (كما في الشكل 3)
الخطوة 4 إذا كان الجدار خشبيًا، فلا داعي لاستخدام التوسيع البلاستيكي، فقط قم بتشغيل المسمار باستخدام مفك البراغي. (الشكل 4 أ)
إذا لم يكن جدارًا خشبيًا، فيرجى الرجوع إلى الخطوة 2. (كما في الشكل 4 ب)
الخطوة 5: قم بتثبيت الغطاء على قاعدة المصباح المثبتة على الحائط. (الشكل 5)
الخطوة 6 افتح غطاء لوحة التحكم للأسفل، واضبط مقابض التحكم، ثم لوحة التحكم لأعلى. (كما في الشكل 6)
 |
يمكن ضبطه على نطاق من 4 ثوانٍ (دوران عكس اتجاه عقارب الساعة حتى النهاية) إلى 8 دقائق (دوران في اتجاه عقارب الساعة حتى النهاية). سيعيد المؤقت العد عندما يكتشف المستشعر إشارة متحركة قبل نهاية المرة الأخيرة، لذلك ننصح بذلك من الأفضل ضبط الوقت على الحد الأدنى عند إجراء اختبار نطاق الكشف أو اختبار المشي. |
ملاحظة: يحتاج المستشعر إلى الانتظار لمدة ثانية واحدة لإعادة العمل بعد انطفاء الضوء. فقط بعد انتهاء الوقت، سيضيء الضوء مرة أخرى عند اكتشاف الإشارة.
 |
يمكن تعديل قيمة إضاءة العمل في نطاق 5 ~ 2000LUX، وقيمة الإضاءة حوالي 5LUX عند الدوران عكس اتجاه عقارب الساعة حتى النهاية، وقيمة الإضاءة حوالي 2000LUX عند الدوران في اتجاه عقارب الساعة حتى النهاية. يجب تدوير المقبض عكس اتجاه عقارب الساعة حتى النهاية عند إجراء اختبار المشي أو ضبط نطاق الكشف خلال اليوم. |
ملاحظة: لا تستخدم القوة كثيرًا عند ضبط المقابض الثلاثة لأنها مجمعة مباشرة على المكون! يوجد جهاز تقييد صغير في المكون، والذي سيتم كسره إذا قمت بالضغط عليه أيضًا عند تدوير المقبض حتى النهاية. إذا حدث ذلك، سيتم تدوير المقابض 360 درجة دون تقييد الجهاز. يرجى ملاحظة أن زاوية الضبط المحدودة للمقابض تبلغ 270 درجة.
الخلل والحلول
| عيب | سبب الفشل | حل |
| لا يعمل مع الحمل | تم ضبط إضاءة الضوء بشكل غير صحيح، مما أدى إلى كسر الحمل | ضبط إعداد الحمل |
| الطاقة معطلة | تغيير الحمل | |
| هناك إشارة مستمرة في منطقة الكشف | قم بتشغيل الطاقة | |
| العمل طوال الوقت مع الحمل | لم يتم تركيب المستشعر بشكل صحيح |
التحقق من إعدادات منطقة الكشف |
| فشلت أجهزة الاستشعار في التعبئة بشكل جيد لأنها لا تستطيع اكتشاف الإشارة بشكل موثوق | أعد تركيب الغطاء الخارجي | |
| العمل مع الحمل | يتم الكشف عن الإشارة المتحركة بواسطة المستشعر (الحركة خلف الجدار، حركة الأشياء الصغيرة، وما إلى ذلك) | التحقق من إعدادات منطقة الكشف |
| عندما تكون هناك إشارة متحركة تعمل مع الحمل | الجسم المتحرك سريع جدًا أو منطقة الكشف صغيرة جدًا | التحقق من إعدادات منطقة الكشف |
1. يمكن أن تعمل مصابيح LED التسلسلية عند تثبيت جميع الأختام في مكانها.
2. يرجى عدم إزالة المصباح الآخر أو الاتصال به عند تشغيله.
3. عندما تتلف مصابيح LEDS في المسلسل، فإنك تحتاج إلى فني ذي خبرة لإصلاحها باستخدام نفس مصابيح LED ذات التصنيف.
تعتبر البراغي المستخدمة في علبة الضوء شائعة عند إرسالها من المصنع. يتم استخدام البراغي غير القابل للصدأ من النوع Y المحددة الموجودة في الكيس البلاستيكي للبراغي لتثبيت عاكس الضوء بعد انتهاء الفني من التثبيت. وهي مخصصة لحماية الكهرباء. صدمة.
● يرجى التأكد من التثبيت الاحترافي.
● يرجى قطع التيار الكهربائي قبل عمليات التثبيت والإزالة.
● تأكد من قطع التيار الكهربائي لأغراض السلامة.
● تسبب التشغيل غير السليم في خسائر، والشركة المصنعة لا تتحمل أي مسؤولية.
نحن ملتزمون بتعزيز جودة المنتج وموثوقيته، ومع ذلك، فإن جميع المكونات الإلكترونية لديها احتمالات معينة لتصبح غير فعالة، الأمر الذي سيؤدي إلى بعض المشاكل. عند التصميم، أولينا اهتمامًا بالتصميمات الزائدة عن الحاجة واعتمدنا حصة السلامة لتجنب أي مشاكل.
لا ينبغي نسخ هذه التعليمات، دون إذننا، لأي أغراض أخرى.
