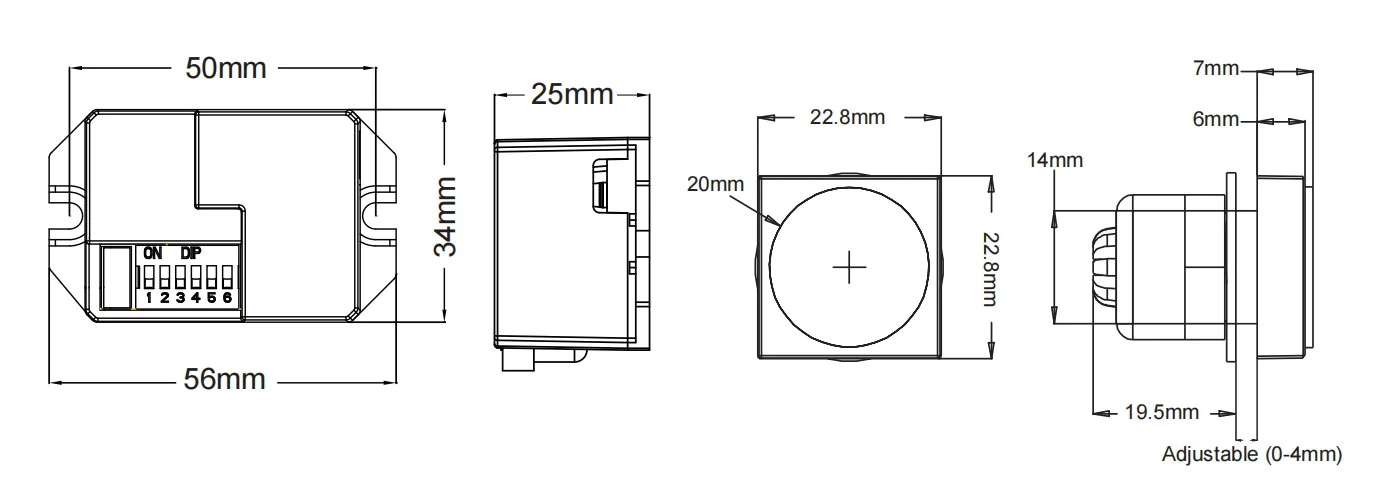

حجم المنتج
ملخص

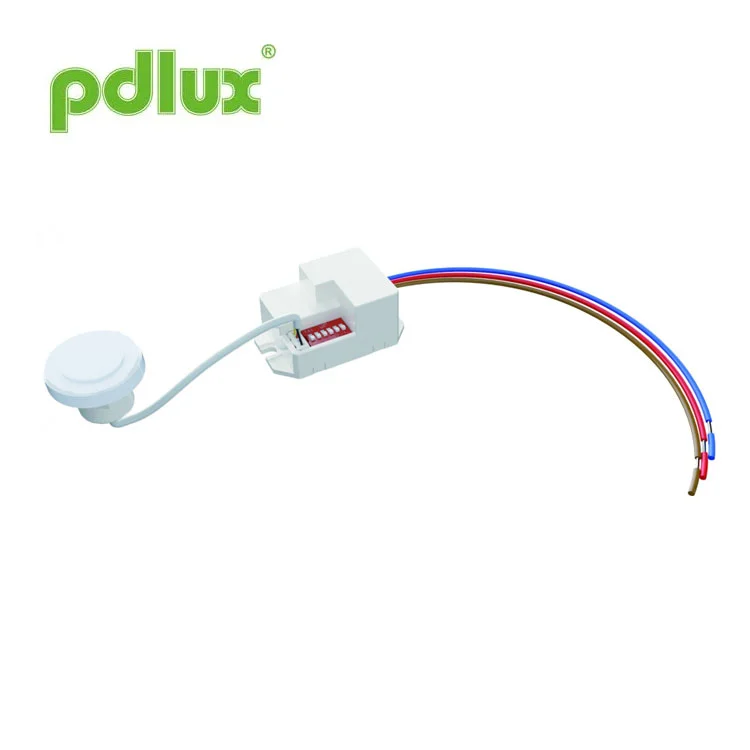

هذا مستشعر رقمي عالي الدقة للميكروويف يبلغ نطاق كشفه 360 درجة وتردد العمل 5.8 جيجا هرتز. يعتمد على مبدأ دوبلر الذي يدمج الإرسال والاستقبال. إنها تعتمد MCU (وحدة التحكم الدقيقة) التي تزيد من دقتها بشكل كبير وتقلل من معدل الخطأ. إنها حساسة في المظهر وصغيرة الحجم في الهيكل. يمكن توصيله بشكل مستقل بالأحمال أو تثبيته بسهولة داخل الإضاءة باستخدام عاكس الضوء مصنوعة من الزجاج أو البلاستيك. يتم تطبيقه على نطاق واسع في الممر، الحمام، المصعد، المنزل أو غيرها من المناطق العامة للحماية الأمنية أو توفير الطاقة.
سمات
1. ضرر غير إشعاعي: طاقة الإرسال أقل من 0.2 ميجاوات، مما لا يسبب ضررًا لجسم الإنسان.
2. قدرة قوية ضد التداخل، يمكن أن تعمل في نطاق درجة حرارة -15 درجة مئوية -+70 درجة مئوية.
3. التردد ثابت ولن يحدث انحراف التردد في نطاق التردد.

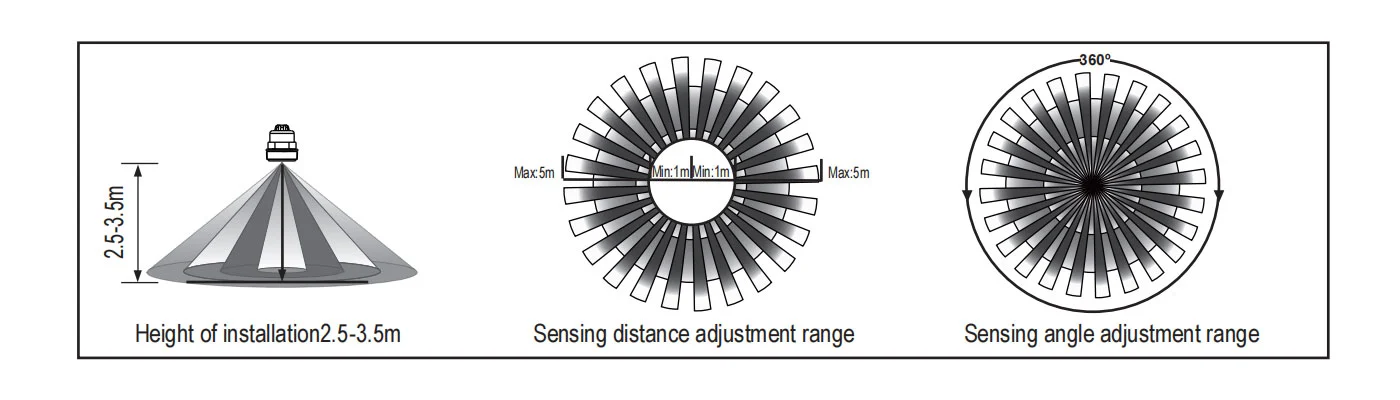

معلومات الاستشعار

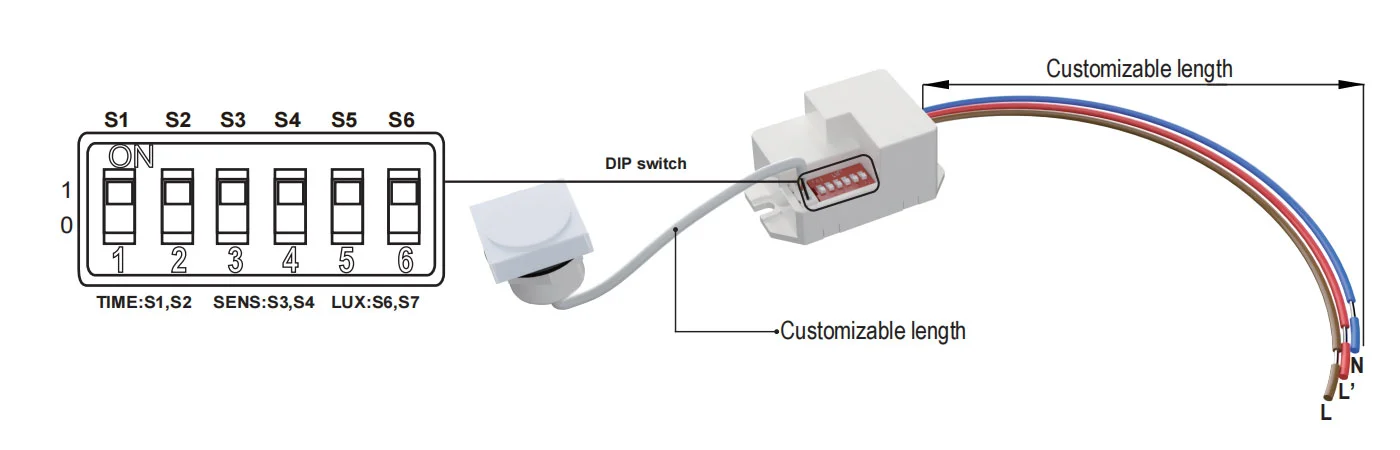

طريقة الإعداد: مفتاح DIP
تحديد
=| مصدر الطاقة | 220-240 فولت تيار متردد |
| تردد الطاقة | 50 هرتز |
| نظام التردد العالي | 5.8 جيجا هرتز (التردد المركزي) موجة كهربائية CW، نطاق ISM |
| الحمل المقدر | 800 واط ماكس. التنغستن 200 واط كحد أقصى. الفلورسنت و LED |
| مستوى الحماية | IP20، الفئة الثانية |
| الجلوس التثبيت | في الداخل، تركيب السقف |
| قوة الإرسال | <0.2 ميجا واط |
| زاوية الكشف | 360 درجة |
| نطاق الكشف | 1 م - 2 م - 4 م - 5 م (نصف القطر) (قابل للتعديل) |
| إعداد الوقت | 8sec-3min-10min-15min، (قابل للتعديل) |
| التحكم في الضوء | 10LUX-50LUX- >2000LUX، (قابل للتعديل |
| استهلاك الطاقة | حوالي 0.5 واط |
| درجة حرارة العمل | -15 درجة مئوية ~ +70 درجة مئوية |
ضبط الوقت S1 S2
ويمكن تعريفها بأنها 8 ثوان إلى 15 دقيقة. أي حركة يتم اكتشافها قبل انقضاء هذا الوقت ستعيد تشغيل المؤقت. يوصى بتحديد أقصر وقت لضبط نطاق الكشف وإجراء اختبار المشي. لتعيين المفتاح على ON هو "1"، إلى OFF هو "0".
إنه مخصص بشكل أساسي لتعديل وقت التأخير من لحظة اكتشاف الإشارة وتشغيل الضوء تلقائيًا حتى إيقاف تشغيل الضوء تلقائيًا. يمكنك تحديد وقت التأخير حسب حاجتك العملية. ولكن من الأفضل تقليل وقت التأخير من أجل توفير الطاقة، نظرًا لأن مستشعر الميكروويف لديه وظيفة الاستشعار المستمر، أي أن أي حركة يتم اكتشافها قبل انقضاء وقت التأخير ستعيد تشغيل المؤقت وسيستمر الضوء في العمل فقط إذا كان هناك إنسان في نطاق الكشف.
إعداد نطاق الكشف (الحساسية) S3 S4
نطاق الكشف هو المصطلح المستخدم لوصف نصف قطر الدائرة التقريبية المصبوبة على الأرض عند تركيبها على ارتفاع 3 أمتار. لتعيين المفتاح على ON هو "1"، إلى OFF هو "0".
ملاحظة: عند استخدام هذا المنتج، يرجى ضبط الحساسية (نطاق الكشف) إلى قيمة مناسبة ولكن الحد الأقصى لتجنب التفاعل غير الطبيعي الناجم عن سهولة اكتشاف الحركة الخاطئة عن طريق نفخ أوراق الشجر والستائر أو الحيوانات الصغيرة أو تداخل شبكة الطاقة والمعدات الكهربائية. كل ما ذكر أعلاه سيؤدي إلى رد فعل الخطأ. عندما لا يعمل المنتج بشكل طبيعي، يرجى محاولة خفض الحساسية بشكل مناسب، ثم اختباره. سوف تتسبب الحركة البشرية في تحفيز المستشعر، لذا عندما تكون تحت اختبار الوظيفة، يرجى مغادرة منطقة الحث وعدم القيام بالحركة لمنع عمل المستشعر المستمر.
إعداد التحكم في الضوء S5 S6
يمكن تحديده في نطاق 10~>2000 LUX. ل اضبط المفتاح على ON على "1"، وعلى OFF على "0".
هذا الدليل مخصص لبرمجة المحتوى الحالي لهذا المنتج، هناك أي تغييرات وتعديلات على الشركة المصنعة دون إشعار!
يمنع منعا باتا نسخ محتويات دليل التعليمات لأي غرض آخر دون الحصول على إذن من الشركة
| عيب | سبب الفشل | حل |
| فشل الحمل في العمل. | تم ضبط إضاءة الضوء بشكل غير صحيح. | ضبط إعداد الحمل. |
| الحمل مكسور. | تغيير الحمل. | |
| الطاقة معطلة. | قم بتشغيل الطاقة. | |
| الحمل يعمل طوال الوقت. | هناك إشارة مستمرة في منطقة الكشف. | التحقق من إعدادات منطقة الكشف. |
| الحمل يعمل عندما يكون هناك لم يتم الكشف عن إشارة الحركة. | عدم تركيب المصباح بشكل جيد مما يؤدي إلى فشل المستشعر كشف إشارات موثوقة. | أعد ضبط مكان التثبيت. |
| يتم الكشف عن الإشارة المتحركة بواسطة المستشعر (الحركة خلف الجدار، حركة الأشياء الصغيرة، الخ.) | التحقق من إعدادات منطقة الكشف. | |
| فشل الحمل في العمل عند اكتشاف إشارة الحركة. | سرعة الحركة سريعة جدًا أو أن منطقة الكشف المحددة صغيرة جدًا. | التحقق من إعدادات منطقة الكشف. |
تحذير! ستؤدي المواقف التالية إلى رد فعل خطأ.
1. سيؤدي التثبيت على الجسم المتأرجح إلى رد فعل خطأ.
2. الستارة المهتزة بفعل الرياح ستؤدي إلى رد فعل خاطئ. يرجى اختيار المكان المناسب للتثبيت.
3. سيؤدي التثبيت في مكان مزدحم بحركة المرور إلى رد فعل خطأ.
4. الشرر الناتج عن بعض المعدات القريبة سيؤدي إلى رد فعل خطأ.
● يرجى التأكد من التثبيت الاحترافي.
● لأغراض السلامة، يرجى قطع التيار الكهربائي قبل عمليات التثبيت والإزالة.
● أي خسائر ناجمة عن التشغيل غير السليم، لا تتحمل الشركة المصنعة أي مسؤولية.
