تطرح شركة PDLUX وحدات استشعار دوبلر PD-V9H/PD-V9P/PD-V9S X-Band المحسنة، وإصدار مخصص بدون دبوس اختياري
أطلقت Ningbo PDLUX Electronic Technology رسميًا أجهزة استشعار رادار دوبلر PD-V9 X-band المحسّنة بما في ذلك PD-V9H وPD-V9P وPD-V9S. وتتميز هذه السلسلة بتصميمات متنوعة للدبابيس وخيارين للتردد السائد إلى جانب التخصيص الاختياري بدون دبابيس، وتلبي متطلبات تخطيط PCB المتنوعة من الشركات المصنعة للإلكترونيات في جميع أنحاء العالم.
التمايز الأساسي: تخطيط الدبوس واختيار التردد
تتميز جميع الطرازات الثلاثة بنفس الدائرة والهوائي والأداء الكهربائي، مع وجود اختلافات فقط في درجة الدبوس وتردد التشغيل لتناسب معايير الراديو الإقليمية:
· بي دي-V9H:10.587 جيجا هرتز ± 10 ميجا هرتز (التردد القياسي للاتحاد الأوروبي)، X1 = 3.4 مم، X2 = 9.8 مم تباعد الدبوس لتصميم ثنائي الفينيل متعدد الكلور الأوروبي والأمريكي المشترك
· بي دي-V9P:10.525 جيجا هرتز ± 20 ميجا هرتز (تردد عالمي عالمي)، دبابيس X1 = 3 مم، X2 = 8.9 مم لحفظ بصمة PCB
· بي دي-V9S:10.525 جيجا هرتز ± 20 ميجا هرتز، تخطيط دبوس قياسي 3.4/9.8 ملم للاستبدال المباشر لأجهزة الاستشعار القديمة

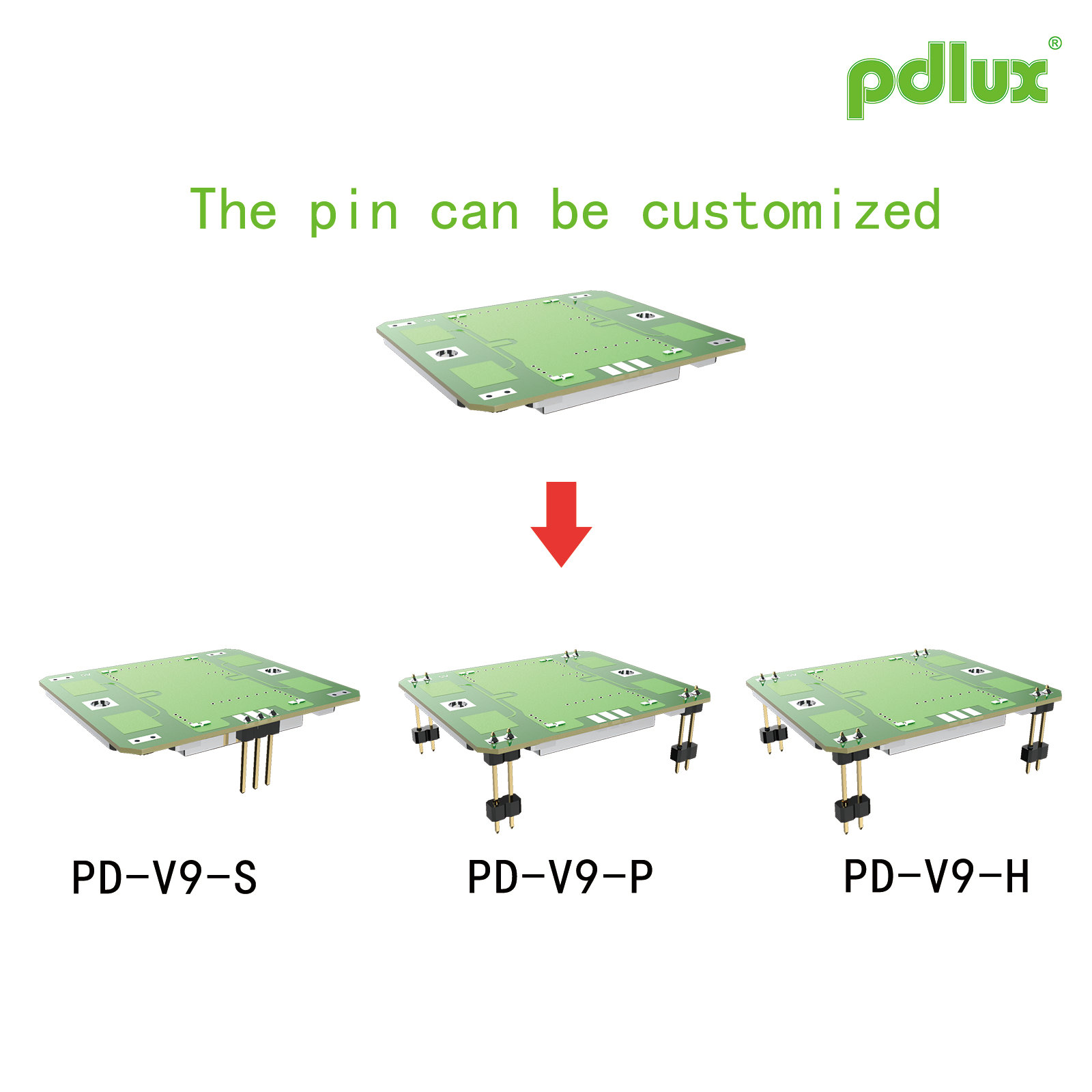

خيار مخصص:تتوفر وحدات عارية خالية من الدبوس لتركيب SMD عند الطلب؛ يمكن تخصيص حجم X3 حسب مواصفات العميل.
مواصفات فائقة موحدة لجميع سلاسل PD-V9
تم تصميم النطاق بأكمله باستخدام مذبذب مرنان عازل DRO وهوائي التصحيح المدمج، ويشترك في المواصفات المتسقة:
· جهد الإمداد: DC5V±0.5V، التيار النموذجي أقل من 32 مللي أمبير؛ وضع الطاقة PWM مدعوم لاستهلاك طاقة منخفض للغاية
· EIRP النموذجي: 13dBm(20mW)، حساسية الاستقبال -90dBc، التوافقي الثاني ≥-40dBm
· درجة حرارة التشغيل: النطاق العادي -30 درجة مئوية ~ +55 درجة مئوية، ممتد من -40 درجة مئوية إلى +80 درجة مئوية
· زاوية الشعاع: 36 درجة للطائرة الإلكترونية، 72 درجة للطائرة H؛ زاوية تركيب مرنة متاحة
· معتمد من RoHS ومتوافق مع ETS 300 440 للحصول على موافقة السوق العالمية
سيناريوهات التطبيق واسعة النطاق
مثالي للأبواب الأوتوماتيكية، وأضواء مستشعر الحركة، وأجهزة الإنذار الأمنية، وأجهزة استشعار وجود إنترنت الأشياء، ومعدات كشف السرعة. عند استبدال وحدات الرادار القديمة، يحتاج المستخدمون فقط إلى تعديل كسب مكبر الصوت لحل مشكلات الحساسية دون مراجعة كود MCU، مما يقلل تكاليف التطوير بشكل كبير.
