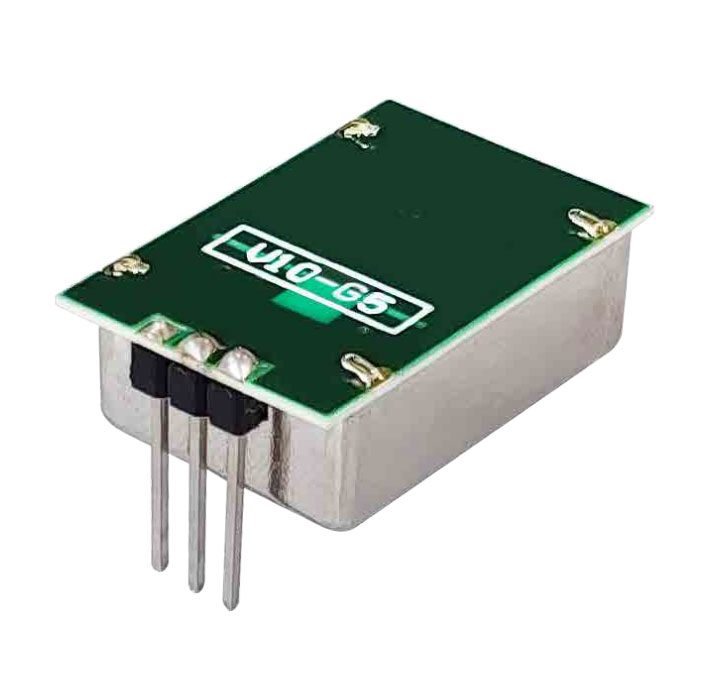

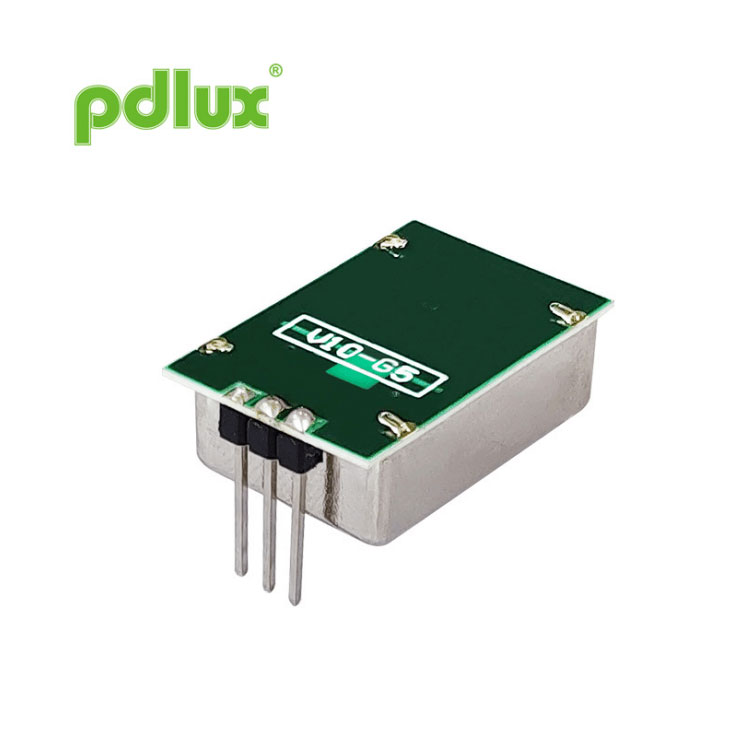

وحدة كشف الحركة لجهاز الإرسال والاستقبال الميكروويف PD-V10-G5 المصغرة

تم تصنيعها داخليًا في مصنع Pdlux في الصين، ونحن شركة مصنعة وموردة معترف بها لوحدة كشف الحركة لجهاز الإرسال والاستقبال بالموجات الدقيقة PD-V10-G5 Miniature X-Band، ونراقب بدقة كل خطوة من خطوات الإنتاج لضمان الجودة والتسعير الواضح، ونزود عملائنا بحلول فعالة من حيث التكلفة.

إرسال استفسار

وحدة كشف الحركة دوبلر X-Band

PD-V10-G5 Miniature X-Band Microwave Transceiver Motion Detector Unit

الميزات الرئيسية

• منخفضة التكلفة • استهلاك منخفض للطاقة • حساسية عالية • الإصدارات 3V و5V المتاحة • هوائي التصحيح • متوافقة مع قواعد RoHS

التطبيقات

• أجهزة إنذار التسلل • استشعار الوجود • أجهزة فتح الأبواب الأوتوماتيكية

وحدة كشف الحركة Microwave Solutions PD-V10-G5 عبارة عن جهاز إرسال واستقبال مصغر يعمل بالموجات الدقيقة على شكل X يستخدم ظاهرة إزاحة دوبلر لإحساس الحركة.

تتميز الوحدة، الموجودة في علبة معدنية، بمذبذب مرنان عازل كهربائي مستقر، مما يوفر استقرارًا التشغيل على نطاق واسع من درجات الحرارة إما في وضع CW أو وضع نبض دورة التشغيل المنخفضة ومتكامل جهاز استقبال متماثل لتعزيز الحساسية والموثوقية.

تتوفر عائلة الوحدات هذه إما بجهد إمداد +5 فولت أو +3 فولت.

عملية

يتكون المبدأ الأساسي للتشغيل من اكتشاف تحول التردد بين الإشارة المرسلة والمستقبلة ينعكس مرة أخرى من جسم متحرك داخل مجال رؤية الوحدة.
تنتج الوحدة إشارة خرج منخفضة المستوى يمكن تضخيمها ومعالجتها لتوفير إنذار مسموع أو مرئي إشارة وتستخدم تقنيات تصنيع مثبتة على السطح منخفضة التكلفة والتي أثبتت ميدانيًا أنها متينة و موثوقة.

الوحدات المتاحة

رقم الجزء	دولة	تكرار	تعليقات
بي دي-V10-501	المملكة المتحدة	10.587 جيجا هرتز (5 فولت)
بي دي-V10-502	الولايات المتحدة الأمريكية	10.525 جيجا هرتز (5 فولت)	معرف لجنة الاتصالات الفيدرالية (FCC).
بي دي-V10-502	بلجيكا، هولندا، إيطاليا	10.525 جيجا هرتز (5 فولت)	يلبي التوجيه الأحمر
بي دي-V10-301	المملكة المتحدة	10.587 جيجا هرتز (3 فولت)
بي دي-V10-302	بلجيكا، هولندا، إيطاليا	10.525 جيجا هرتز (3 فولت)	يلبي التوجيه الأحمر

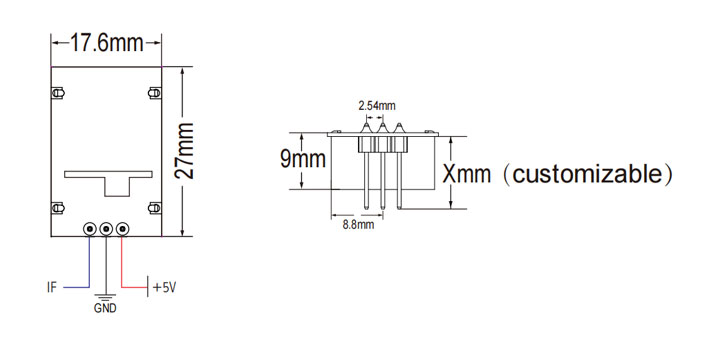

الخصائص الكهربائية

Electrical Characteristics

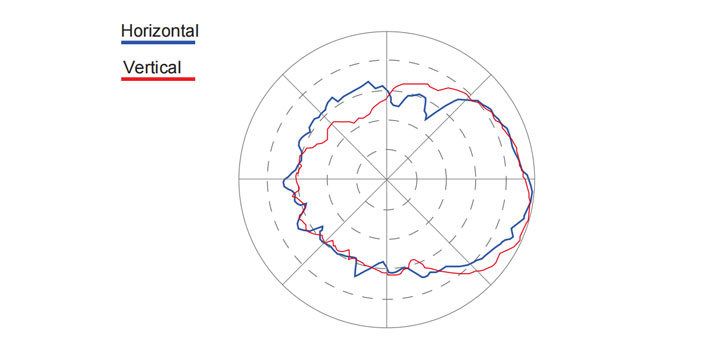

نمط التغطية

Coverage Pattern

الارسال

تكرار	انظر الجدول فوق
خرج الطاقة (الحد الأدنى)	5 ديسيبل وات إيرب
جهد التشغيل	+5 فولت ± 0.25 فولت +3 فولت ± 0.15 فولت
تيار التشغيل (CW)	25 مللي أمبير (كحد أقصى) 20 مللي أمبير (الطباع)
الانبعاثات التوافقية	<-30 ديسيبل

تشغيل وضع النبض

متوسط التيار (5% تيار مستمر)	1 مللي أمبير نوع.
عرض النبض (الحد الأدنى)	5 ميكروثانية
دورة العمل (الحد الأدنى)	1%
تردد تكرار النبض	2-4 كيلو هرتز

جهاز الاستقبال (عرض النطاق الترددي 1 هرتز ~ 3 كيلو هرتز)

الحساسية (لنسبة S/N 10 ديسيبل)	-84 ديسيبل
الضوضاء (يتم قياسها في نطاق ترددي يتراوح من 3 هرتز إلى 80 هرتز)	<30 ميكروفولت

الهوائي: قياسي

يكسب	5 ديسيبل
-3 ديسيبل عرض الحزمة
الطائرة الإلكترونية	50 درجة
ح الطائرة	60 درجة

الخصائص الميكانيكية

وزن	4 جم
دبوس موصلات الرأس	تباعد 2.54 ملم ×3

الخصائص البيئية

متوافق مع RoHS
الطاقة/درجة الحرارة. المعامل (فوق نطاق درجة حرارة التشغيل)	3 ديسيبل
التردد/درجة الحرارة. المعامل (فوق نطاق درجة حرارة التشغيل)	6.5 ميجا هرتز
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية

ملحوظات

تعتمد قوة خرج المستشعر (نطاق الكشف) على نسبة الإشارة إلى الضوضاء. أعلى أو أقل من درجة حرارة التشغيل الاسمية، يمكن أن يعمل المستشعر أيضًا، ولكن سيتم تقليل الأداء. لتجنب تلف الأجهزة، ينبغي توخي الحذر أثناء المناولة. التفريغ الكهروستاتيكي المناسب (ESD) وينبغي مراعاة الاحتياطات في جميع مراحل التخزين والمناولة والتجميع والاختبار.
