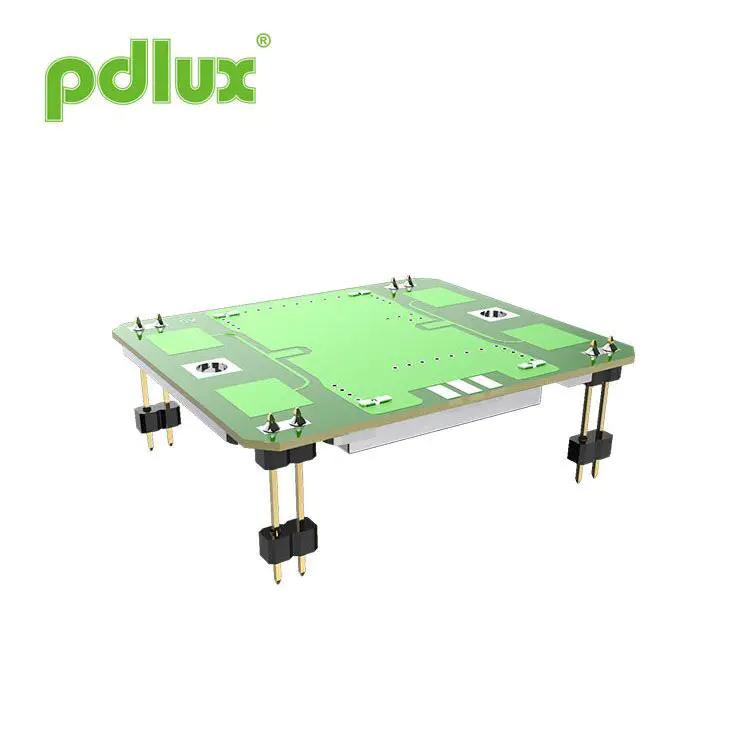

مستشعر حركة ميكروويف PD-V9-P X-Band بدقة عالية
الدقة والأداء والتخصيص-مستشعر حركة الميكروويف من PD-V9-P X-Band مع دقة عالية تلبي متطلبات أنظمة الكشف الذكية الحديثة. PD-V9-P هو مستشعر حركة X-Band عالي الحساسية مصمم للكشف الدقيق في مجموعة متنوعة من البيئات. وهو يدعم تخصيص التردد (10.525 جيجا هرتز ، 10.587 جيجا هرتز ، 10.687 جيجا هرتز) للامتثال للوائح المحلية. من خلال الاستجابة السريعة وتتبع الحركة الموثوقة ، إنه مثالي لأجهزة إنترنت الأشياء والإضاءة الذكية والأنظمة الآلية واستشعار الحركة الصناعية. يجعل تصميم التثبيت المرن ووضع الطاقة المنخفضة PWM مناسبة للتطبيقات الواعية للطاقة. نحن نقدم الدعم الفني الكامل والتسليم في الوقت المناسب لضمان نجاحك.
نموذج:PD-V9-P
إرسال استفسار

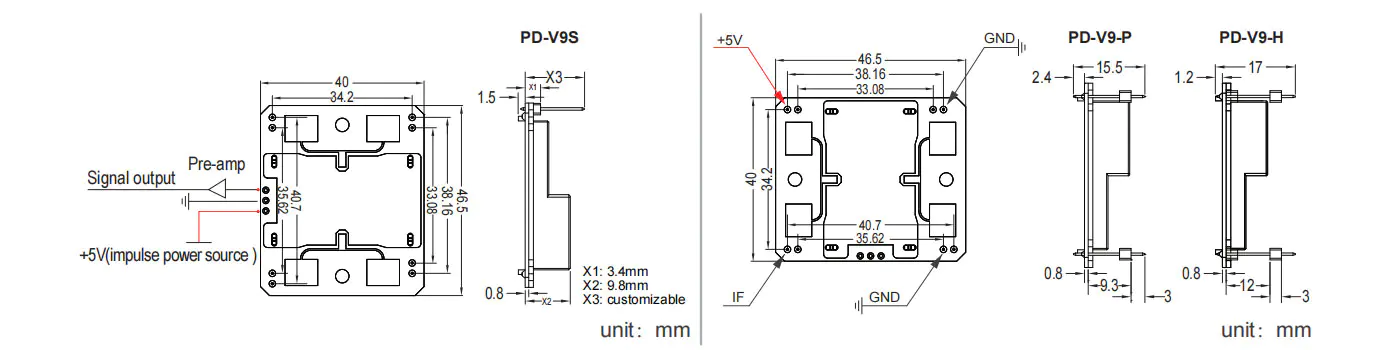

مقاس
سمات
- إعداد التردد: 10.525-10.587 جيجا هرتز
- بما في ذلك هوائي التصحيح
- درو: مرنان العزل الكهربائي المذبذب
- انخفاض استنزاف تيار DC
- الحجم الصغير
- الامتثال ROHS
تحديد
| غرض | تحديد | |
| إعداد التردد | 10.525-10.587 جيجا هرتز (مخصص وفقًا لمتطلبات مختلفة) | |
| حالة | TA = +25 C ， Wine = +5 VDC | |
| الجهد التشغيل | +5.0 ± 0.5 VDC | |
| تشغيل التيار | <32 me type. | |
| طاقة الإخراج | 20 ميجاوات (13 ديسيبل) E.I.R.P. طبعة. | |
| استقرار التردد | ± 5 MHz كحد أقصى. (TA: -30 إلى +55 ج) | |
| عودة حساسية فقدان | -90 DBC TYP. | |
| الانبعاث التوافقي الثاني | -40 DBM نطاق | |
| عرض الهوائي (-3 ديسيبل) | الطائرة الإلكترونية | 36 درجة. (الزاوية الكاملة الكاملة من 72 درجة) |
| H-Plane | 72 درجة. (الزاوية الكاملة orticty من 144 درجة) | |
| واجهة RF | هوائي التصحيح | |
| نطاق درجة الحرارة | -30 إلى +55 درجة مئوية (نطاق الاستخدام القياسي) ، -40 إلى +80 درجة مئوية (نطاق الاستخدام القصوى) | |
| تنظيم الامتثال | ETS 300 440 | |

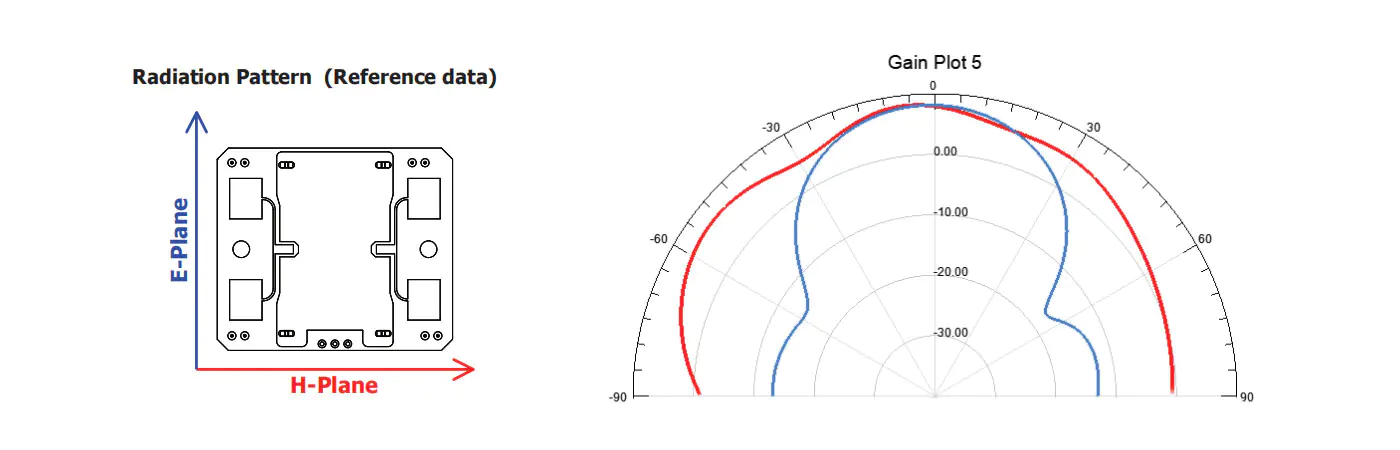

نمط الإشعاع
مقدمة موجزة

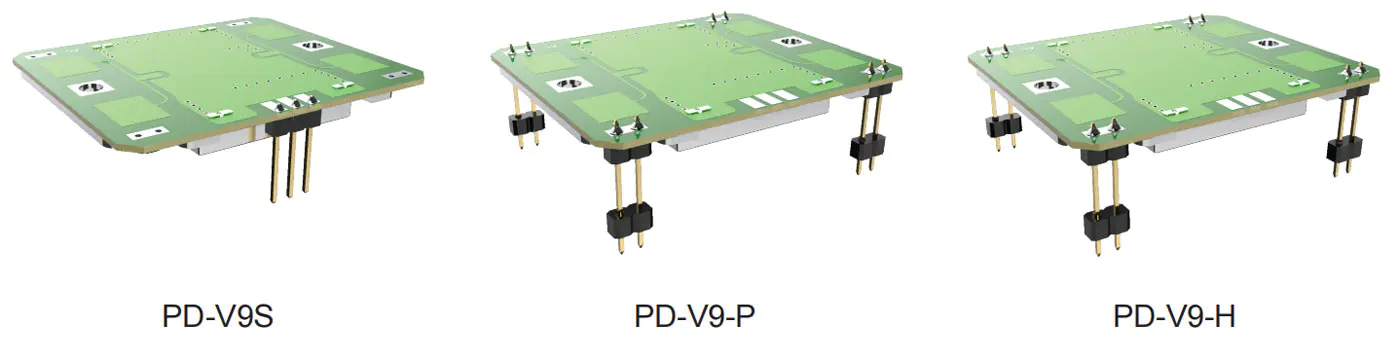

يعمل مستشعر سطوع سلسلة PD-V9 في النطاق X. يكون تردد التشغيل في نطاق التردد من 10.525 جيجا هرتز إلى 10.687 جيجا هرتز. يحتاج المستخدمون إلى إجراء عمليات شراء بناءً على التخصيص وفقًا للوائح الترددات في البلد الذي يقع فيه. على سبيل المثال ، 10.525 جيجا هرتز ، 1 0.587 جيجا هرتز ، 10.687 جيجا هرتز. تستخدم أجهزة استشعار سلسلة PD-V9 على نطاق واسع في منتجات تطبيقات الأمان والمراقبة ، وأجهزة استشعار الأبواب التلقائية ، وأضواء الاستشعار المتنقلة ، وأجهزة استشعار إنترنت الأشياء ، ومستشعرات السرعة ، ومختلف منتجات مستشعرات الهاتف المحمول.
يحتوي المستشعر على اكتشاف زاوية كبير في الطائرة وكشف الزاوية الصغيرة. يمكن للمستخدمين إصلاح المستشعر بزوايا مختلفة حسب الحاجة أثناء الاستخدام. كما لو أن المستخدمين يريدون أن يكون تيار العمل الخاص بالمستشعر صغيرًا قدر الإمكان ، يمكنك تعيين وضع مزود الطاقة في وضع المستشعر إلى وضع PWM (دورة العمل) ، والذي يمكن أن يقلل بشكل فعال من تيار العمل.
واجهت المشاكل المحتملة
عندما يواجه المستخدمون المشكلات التالية أثناء استخدام المستشعر الأصلي أو استبداله مباشرة.
1. الاستخدام الأول:
عندما تستخدم مستشعر حركة الميكروويف PD-V9-P X-Band ذات الدقة العالية لأول مرة وتواجه حساسية عالية أو حساسية غير كافية ، يجب عليك أولاً التحقق من حالة إعداد المكاسب لدائرة التضخيم. وما إذا كانت طريقة الحساب المستخدمة من قبل MCU لمعالجة الإشارات مناسبة. بشكل عام ، من السهل العثور على حل.
2. المشكلات المحتملة التي قد تنشأ عند استبدال المستشعرات المستخدمة مسبقًا:
عند استبدال المستشعرات المستخدمة مسبقًا مباشرة ، قد تكون هناك أيضًا مشكلات ذات حساسية عالية وحساسية منخفضة ، والتي يمكن حلها بسهولة. ببساطة زيادة دائرة التضخيم أو تقليل كسب دائرة التضخيم كافية. لا حاجة للنظر في خوارزمية معالجة الإشارات في MCU.
قد تحتاج مساعدة المبتدئين عند استخدام:
إذا واجهت صعوبات أثناء استخدام أجهزة استشعار سلسلة PD-V9 وتحتاج إلى المساعدة. يمكنك الاتصال بنا عبر البريد الإلكتروني. بشكل عام ، يمكن الحصول على الإجابات.
مقدمة المنتج:
يمكن تعديل مقدمة المنتج وتحسينه بواسطة PDLUX في أي وقت عند الضرورة. لن يتم إخطار الجميع بالضرورة في الوقت المناسب.
