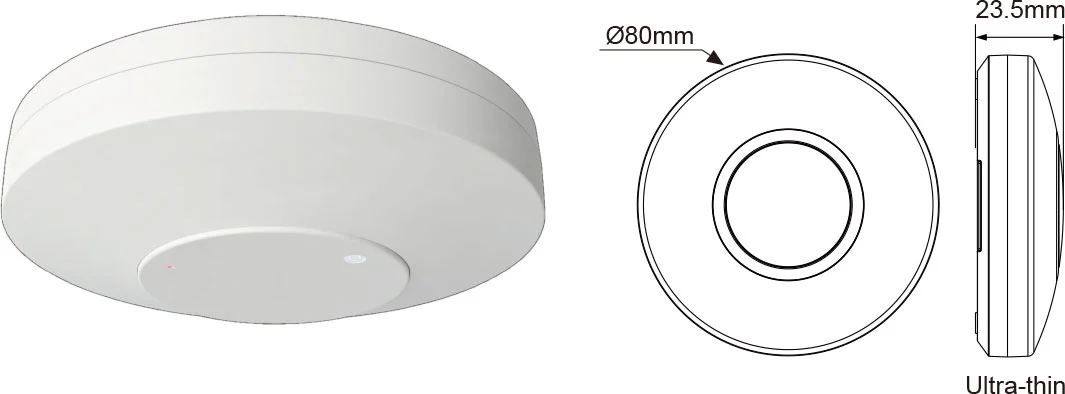

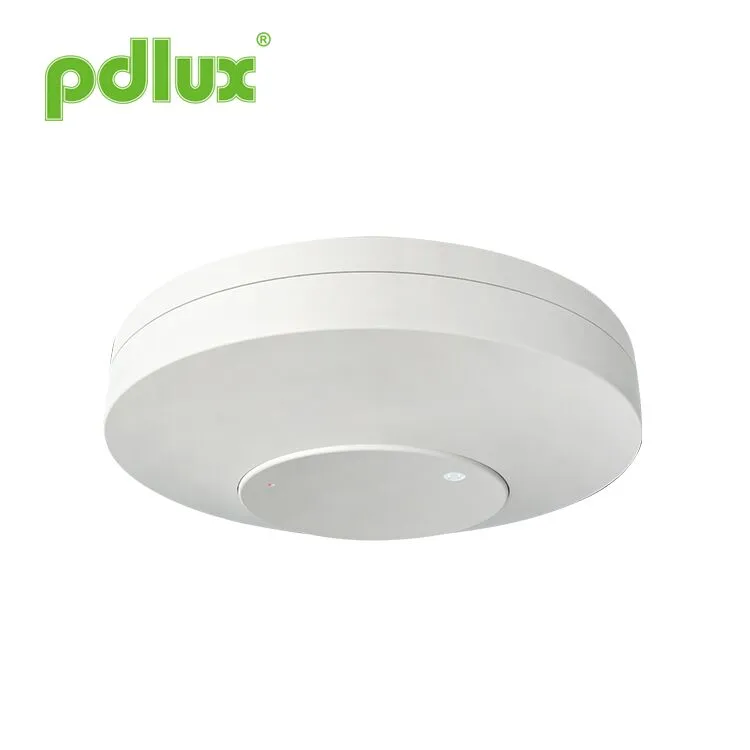

PDLUX PD-M330-K 24GHZ MMWAVE SENSOR SESSOR
استخدم FMCW للكشف عن الأشخاص في منطقة محددة. من خلال الجمع بين معالجة إشارة الرادار مع خوارزمية دقيقة للكشف البشري ، يمكن تحقيق الكشف البشري عالية الحساسية ، والتي يمكن أن تكتشف الأهداف البشرية المتحركة والثابتة. يتم اكتشاف الوجود البيولوجي (بشكل رئيسي جسم الإنسان) مع خصائص مثل التنفس ونبض القلب في نطاق الكشف ، بحيث يمكن استشعار جسم الإنسان دون حركات الجسم ، بما في ذلك الناس النائمين.
نموذج:PD-M330-K
إرسال استفسار
ملخص
استخدم FMCW للكشف عن الأشخاص في منطقة محددة. من خلال الجمع بين معالجة إشارة الرادار مع خوارزمية دقيقة للكشف البشري ، يمكن تحقيق الكشف البشري عالية الحساسية ، والتي يمكن أن تكتشف الأهداف البشرية المتحركة والثابتة. يتم اكتشاف الوجود البيولوجي (بشكل رئيسي جسم الإنسان) مع خصائص مثل التنفس ونبض القلب في نطاق الكشف ، بحيث يمكن استشعار جسم الإنسان دون حركات الجسم ، بما في ذلك الناس النائمين.
تحديد
| تردد التشغيل: | 24-24.2 جيجا هرتز |
| الحمل المقدر: | 800W (مقاومة)/300W (تسعية) |
| الجهد المصنف: | 100-240V AC ، 50/60Hz |
| إشارة الإخراج: | ON/OFF التبديل |
| استهلاك الطاقة الاستعداد: | <0.4W |
| ارتفاع التثبيت: | 2-3m |
| نصف قطر الكشف: | > 3M (مع نطاق الكشف دائرة نصف قطرها من 1-3 متر) تحرك نصف قطر الكشف إلى 3-6M. |
| نطاق التحكم في الضوء: | 5-300lux - النهار |
| تأخير الإغلاق: | 5 ثوان إلى 3 دقائق (مجموعة وقت إغلاق التأخير حسب الحاجة) مستوى الحماية IP20 |

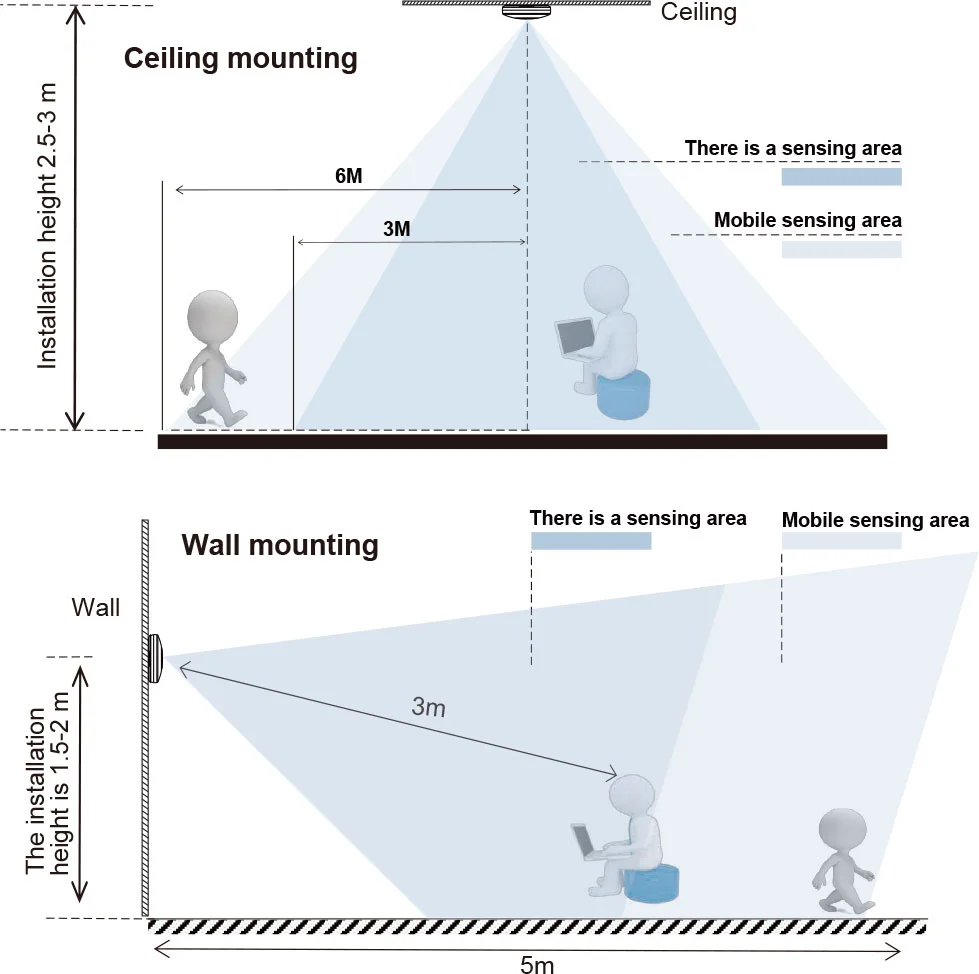

رسم تخطيطي لتوزيع منطقة الكشف
وظيفة
تحديد ليلا ونهارا تلقائيا. يمكن ضبط الضوء المحيط وفقًا لرغبتك: عند الانتقال إلى Sun (Max) ، ستعمل في النهار وفي الليل. عندما تتحول إلى Moon (دقيقة) ، فإنه سيعمل فقط في أقل من 10 حالات من الظروف. أما بالنسبة للتعديل ، يرجى الرجوع إلى طريقة الاختبار.
تتم إضافة مرور الوقت باستمرار: عندما يتلقى إشارة الحث الثانية بعد المحث الأول ، ستحسب الوقت مرة أخرى على بقية أول مرة أساسية. (ضبط الوقت)
تعديل التأخير: يمكن تعيينه حسب الحاجة. الحد الأدنى للقيمة هو 5 ثوان ، والحد الأقصى قيمة هي 3 دقائق

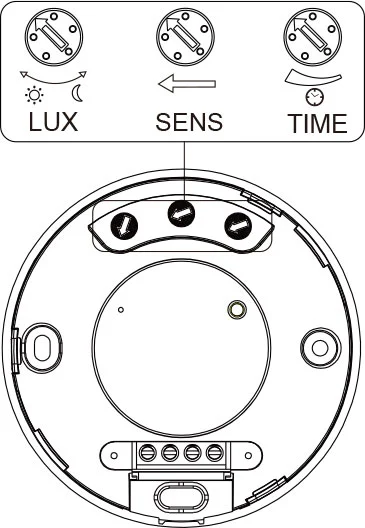

(1) إعداد السيطرة على الضوء
ضبط ضوء العمل. اقلب اتجاه عقارب الساعة لزيارته وتحويل عكس اتجاه عقارب الساعة لتقليله. عند الانتقال إلى MINI ، لن يعمل إلا تحت التحكم في الضوء حوالي 10lux ، عند الانتقال إلى الحد الأقصى ، يمكن أن يعمل أي التحكم في الضوء.
(2) إعداد الوقت
ضبط وقت إعداد العمل. اقلب اتجاه عقارب الساعة لزيادةه وتحويل عكس اتجاه عقارب الساعة لتقليله. يكون إعداد الوقت حوالي 3 دقائق عندما تتحول إلى الحد الأقصى ، ويكون إعداد الوقت حوالي 5 ثانية عند الانتقال إلى دقيقة.
(3) إعداد نطاق الكشف (الحساسية)
تكون مسافة الكشف في الحد الأدنى عند الانتقال عكس اتجاه عقارب الساعة إلى أسفل ، والحد الأقصى عند الانتقال في اتجاه عقارب الساعة إلى أسفل.
الحد الأقصى لمدى هدف الكشف عن الرادار هو مسافة خط مستقيم 6 أمتار بين جسم الإنسان والمستشعر ، ومدى الكشف هو 1-6M.
ملاحظة: عندما يتم إيقاف تشغيل الضوء تلقائيًا ، سيستغرق الأمر ثانية واحدة قبل أن يكون المستشعر جاهزًا للكشف عن حركة أخرى ، أي أن الإشارة التي تم اكتشافها بعد ثوانٍ فقط يمكن أن يكون الضوء تلقائيًا.
إنه أساسًا لتعديل وقت التأخير من اللحظة التي اكتشفت فيها الإشارة وضوء تلقائيًا حتى الإضاءة التلقائية. يمكنك تحديد وقت التأخير إلى حاجتك العملية. لكن من الأفضل أن تقلل من وقت التأخير من أجل توفير الطاقة ، نظرًا لأن مستشعر الأشعة تحت الحمراء لديه وظيفة الاستشعار المستمر ، أي أن أي حركة تم اكتشافها قبل أن يعيد وقت التأخير بدء الموقت وسيستمر الضوء فقط إذا كان هناك إنسان في نطاق الكشف.

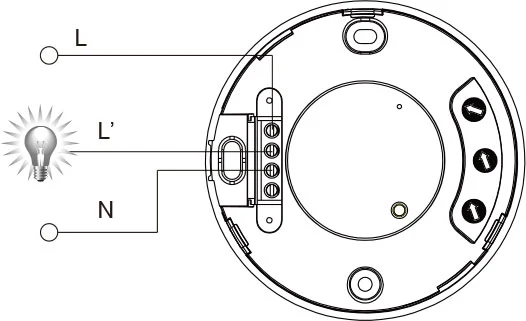

رسم تخطيطي للاتصال
● توصيل N ، L مع الطاقة ؛
● قم بتوصيل N ، L 'مع الحمل.

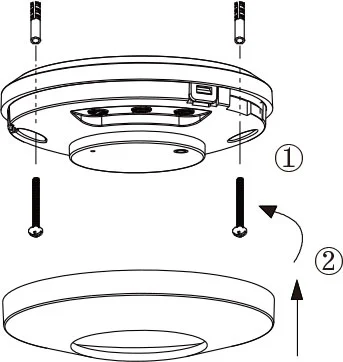

تعليمات التثبيت
ملحوظة:
قبل تثبيت الطاقة الإيقاف
امتحان
1. تحويل مقبض LUX في اتجاه عقارب الساعة إلى الحد الأقصى (الشمس). اقلب مقبض الوقت في اتجاه عقارب الساعة إلى الحد الأدنى.
2. بعد تشغيل الطاقة ، إذا لم يتم اكتشاف إشارة مستمرة ، فإن الحمل الذي يتم التحكم فيه سيتوقف عن العمل بعد 5 ثوانٍ إلى 3 دقائق.
3. بمجرد اكتشافها ، يعمل الحمل ويتم تشغيل ضوء المؤشر. بعد 5 ثوانٍ إلى 3 دقائق ، إذا لم يتم اكتشاف إشارة مستمرة ، يتوقف ضوء المؤشر عن العمل. إذا تم اكتشاف إشارة بعد 5 ثوانٍ ، فيجب أن يبدأ الحمل في العمل ، يجب أن يضيء ضوء المؤشر ، ويتوقف عن العمل بعد 5 ثوانٍ إلى 3 دقائق. في هذا الوقت ، لم يتم اكتشاف إشارة مستمرة.
4. قم بتدوير مقبض LUX في اتجاه عقارب الساعة إلى الحد الأدنى. إذا تم إجراء الاختبار في 10lux أو أعلى ، يجب ألا يعمل الحمل بعد توقف الحمل الاستقرائي ؛ ولكن إذا قمت بتغطية نافذة الكشف بكائن غير شفاف (منشفة ، إلخ) ، فسيعمل الحمل. في غياب إشارات الاستشعار ، يجب أن يتوقف الحمل عن العمل في غضون 5 ثوانٍ إلى 3 دقائق.
هذا الدليل مخصص لبرمجة المحتوى الحالي لهذا المنتج ، وهناك أي تغييرات وتعديلات على الشركة المصنعة دون إشعار!
يُمنع تمامًا نسخ محتويات دليل التعليمات لأي غرض آخر دون إذن من الشركة.
