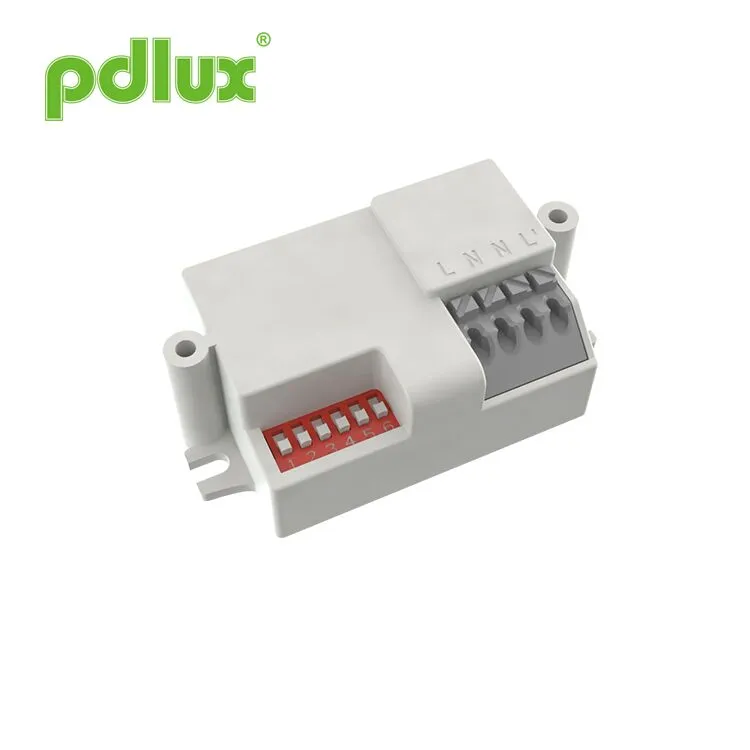

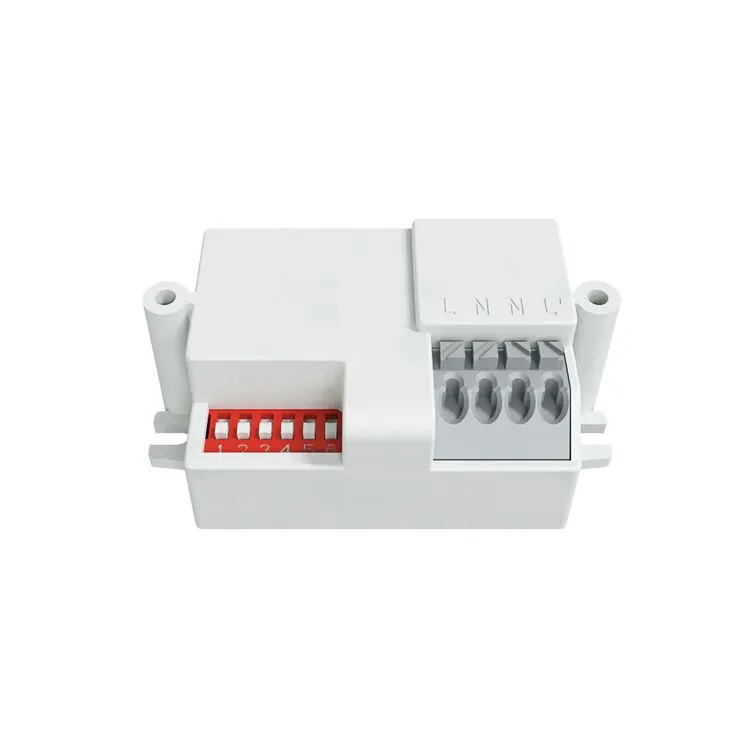

PDLUX PD-MV1031 360 ° سقف مستشعر حركة ميكروويف MOUNT
هذا هو مستشعر الميكروويف الرقمي عالي الدقة الذي يبلغ نطاق الكشف عنه 360 درجة وتردد العمل هو 5.8 جيجا هرتز. يعتمد على مبدأ دوبلر الذي يدمج الانبعاث والاستلام. يتبنى MCU (وحدة التحكم الصغيرة) التي تزيد بشكل كبير من دقتها وتقلل من معدل الخطأ. إنه حساس في المظهر ومضغوط في الهيكل. يمكن توصيله بشكل مستقل بالأحمال أو تثبيته بسهولة داخل الإضاءة مع عاكس الضوء المصنوع من الزجاج أو البلاستيك. يتم تطبيقه على نطاق واسع في الممر أو الحمام أو المصعد أو الأسرة أو المناطق العامة الأخرى لحماية الأمن أو توفير الطاقة.
إرسال استفسار

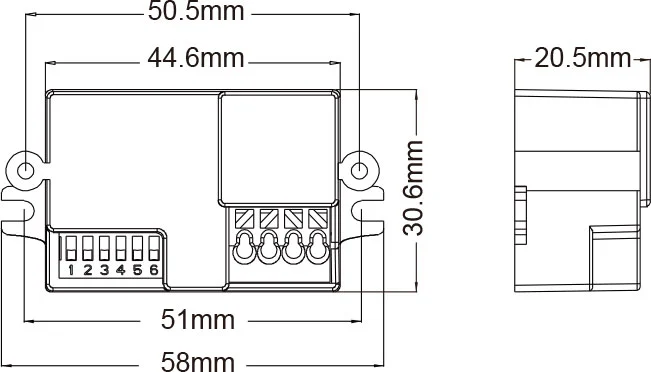

حجم المنتج
ملخص
هذا هو مستشعر الميكروويف الرقمي عالي الدقة الذي يبلغ نطاق الكشف عنه 360 درجة وتردد العمل هو 5.8 جيجا هرتز. يعتمد على مبدأ دوبلر الذي يدمج الانبعاث والاستلام. يتبنى MCU (وحدة التحكم الصغيرة) التي تزيد بشكل كبير من دقتها وتقلل من معدل الخطأ. إنه حساس في المظهر ومضغوط في الهيكل. يمكن توصيله بشكل مستقل بالأحمال أو تثبيته بسهولة داخل الإضاءة مع عاكس الضوء المصنوع من الزجاج أو البلاستيك. يتم تطبيقه على نطاق واسع في الممر أو الحمام أو المصعد أو الأسرة أو المناطق العامة الأخرى لحماية الأمن أو توفير الطاقة.
سمات
1. ضرر الإشعاع: إن قوة جهاز الإرسال أقل من 0.2 ميجاوات ، وهو ما لا يضر بجسم الإنسان.
2. يمكن أن تعمل قدرة مضادة التداخل ، في نطاق درجة حرارة -15 ℃ -+70 ℃.
3. التردد ثابت ولن يحدث انجراف التردد في نطاق التردد.
معلومات المستشعر

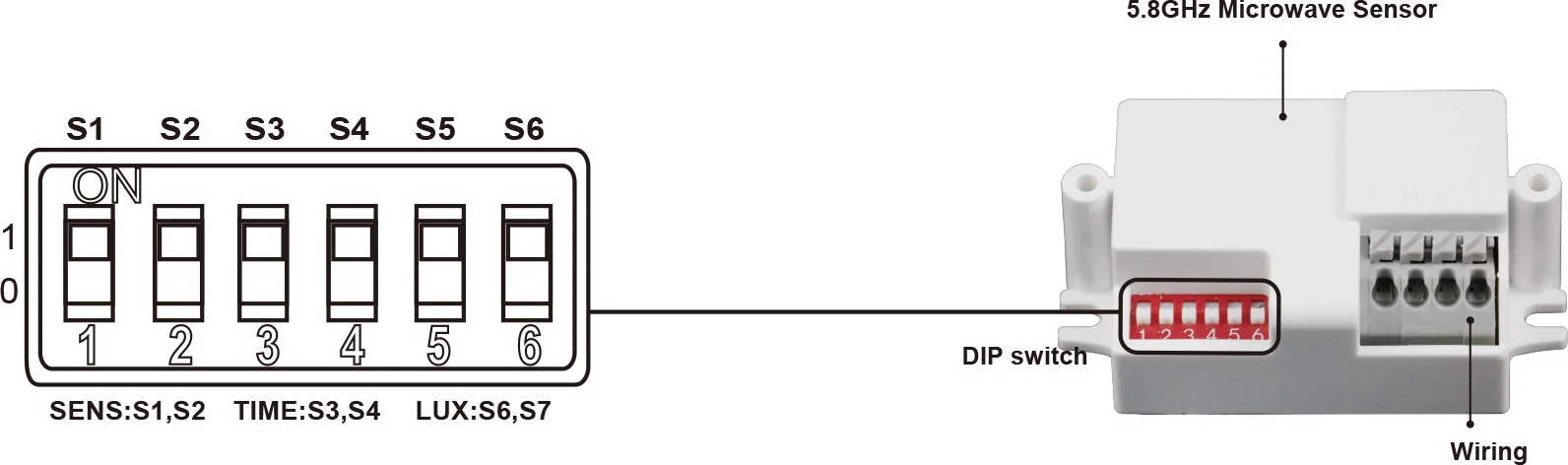

تحديد طريقة: مفتاح DIP
تحديد
| مصدر الطاقة: | 100-277vac |
| تردد الطاقة: | 50/60 هرتز |
| نظام HF: | 5.8 جيجا هرتز （تردد المركز） الموجة الكهربائية CW ، نطاق ISM |
| الحمل المقدر: | 800W MAX.TUNGSTEN (220-277VAC) 200W MAX.FluorScent & LED (220-277VAC) 400W MAX.TUNGSTEN (100-130VAC) 100W max.fluorescent & LED (100-130VAC) |
| مستوى الحماية: | IP20 ، الفئة الثانية |
| قوة الإرسال: | <0.2 ميجاوات |
| زاوية الكشف: | 360 درجة |
| نطاق الكشف: | 3m-5m-7m (radii.) (adjustable) |
| إعداد الوقت: | 5SEC-120SEC-200SEC ، (قابل للتعديل) |
| السيطرة على الضوء: | 10lux-50lux-> 2000lux ، (قابل للتعديل) |
| جلوس التثبيت: | في الداخل ، تصاعد السقف |
| استهلاك الطاقة: | تقريبا .0.5W |
| درجة حرارة العمل: | -15 درجة مئوية ~+70 درجة مئوية |

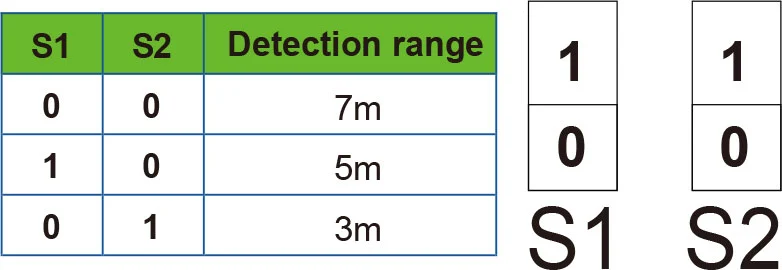

إعداد نطاق الكشف (الحساسية) S1 S2

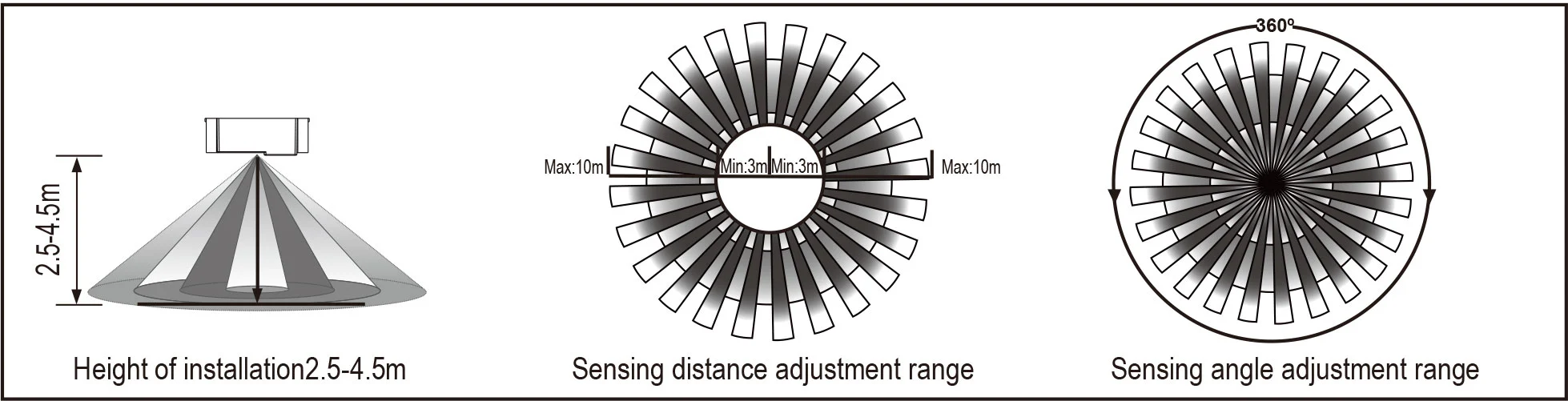

نطاق الكشف هو المصطلح المستخدم لوصف نصف قطر الدائرة تقريبًا على الأرض عند تثبيته في ارتفاع 3 أمتار. لتعيين التبديل إلى "1" ، إلى OFF هو "0".
إشعار: عند استخدام هذا المنتج ، يرجى ضبط الحساسية (نطاق الكشف) إلى قيمة مناسبة ولكن الحد الأقصى لتجنب التفاعل غير الطبيعي الناتج عن السهولة في اكتشاف الحركة الخاطئة بواسطة أوراق والستائر ، أو الحيوانات الصغيرة أو تداخل شبكة الطاقة والمعدات الكهربائية. كل ما ذكر أعلاه سوف يؤدي إلى رد فعل الخطأ. عندما لا يعمل المنتج بشكل طبيعي ، يرجى محاولة خفض الحساسية بشكل مناسب ، ثم اختباره. سوف تتسبب الحركة البشرية في تحريض المستشعر ، لذلك عندما تقوم بموجب اختبار الوظيفة ، يرجى ترك منطقة الحث وعدم إجراء حركة لمنع العمل المستمر المستمر.

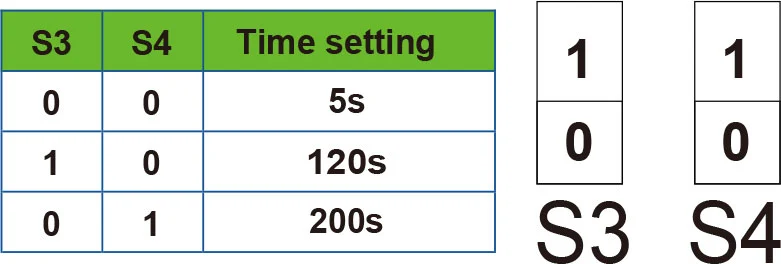

إعداد الوقت S3 S4
يمكن تعريفه من 5 ثوان إلى 200 ثانية. أي حركة تم اكتشافها قبل هذا الوقت ستعيد بدء الموقت. يوصى بتحديد أقصر وقت لضبط نطاق الكشف ولإجراء اختبار المشي. لتعيين التبديل إلى "1" ، إلى OFF هو "0".
إنه أساسًا لتعديل وقت التأخير من اللحظة التي اكتشفت فيها الإشارة وضوء تلقائيًا حتى الإضاءة التلقائية. يمكنك تحديد وقت التأخير إلى حاجتك العملية. لكن من الأفضل أن يقلل من وقت تأخير توفير الطاقة ، نظرًا لأن مستشعر الميكروويف لديه وظيفة الاستشعار المستمر ، أي أن أي حركة تم اكتشافها قبل أن يعيد وقت التأخير بدء الموقت وسيستمر الضوء فقط إذا كان هناك إنسان في نطاق الكشف.
إعداد السيطرة على الضوء S5 S6
يمكن تعريفه في حدود 10 ~> 2000 لوكس. لتعيين التبديل إلى "1" ، إلى OFF هو "0".
هذا الدليل مخصص لبرمجة المحتوى الحالي لهذا المنتج ، وهناك أي تغييرات وتعديلات على الشركة المصنعة دون إشعار!
يُمنع تمامًا نسخ محتويات دليل التعليمات لأي غرض آخر دون إذن من الشركة.
| عيب | سبب الفشل | حل |
| فشل الحمل في العمل. | يتم تعيين إضاءة الضوء بشكل غير صحيح. | اضبط إعداد الحمل. |
| الحمل يعمل طوال الوقت. | الحمل مكسور. | تغيير الحمل. |
| القوة متوقفة. | تشغيل الطاقة. | |
| هناك إشارة مستمرة في منطقة الكشف. | تحقق من إعدادات منطقة الكشف. | |
| يعمل الحمل عندما لا يتم اكتشاف إشارة حركة. | لم يتم تثبيت المصباح جيدًا بحيث يفشل المستشعر في اكتشاف إشارات موثوقة. | إعادة ضبط مكان التثبيت. |
| يتم اكتشاف إشارة الحركة بواسطة المستشعر (حركة خلف الجدار ، وحركة الأشياء الصغيرة ، وما إلى ذلك) | تحقق من إعدادات منطقة الكشف. | |
| فشل الحمل في العمل عند اكتشاف إشارة الحركة. | سرعة الحركة سريعة جدًا أو أن منطقة الكشف المحددة صغيرة جدًا. | تحقق من إعدادات منطقة الكشف. |
تحذير! ستؤدي المواقف التالية إلى رد فعل الخطأ.
1. being المثبت على كائن هزاز سيؤدي إلى رد فعل الخطأ.
2. ستؤدي الستار الهز الذي تهتز بالرياح إلى رد فعل الخطأ. يرجى تحديد المكان المناسب للتثبيت.
3. أن يكون مثبتًا حيث تكون حركة المرور مشغولة سيؤدي إلى رد فعل الخطأ.
4. سوف يؤدي الشرر الناتج عن بعض المعدات القريبة إلى رد فعل الخطأ.
● يرجى التأكيد مع التثبيت المسبق.
● لأغراض السلامة ، يرجى قطع الطاقة قبل عمليات التثبيت والإزالة.
● أي خسائر ناتجة عن التشغيل غير السليم ، لا تتحمل الشركة المصنعة أي مسؤولية.
