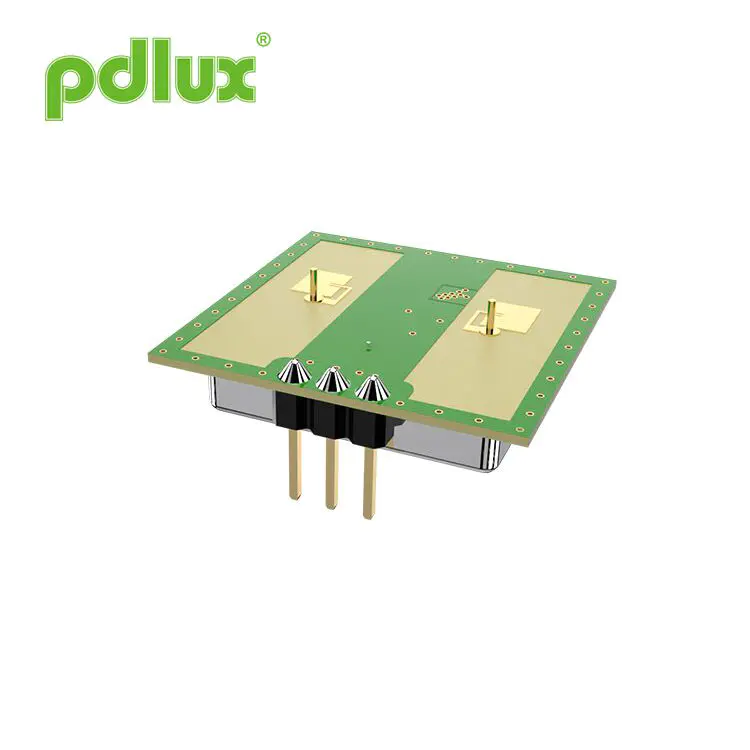

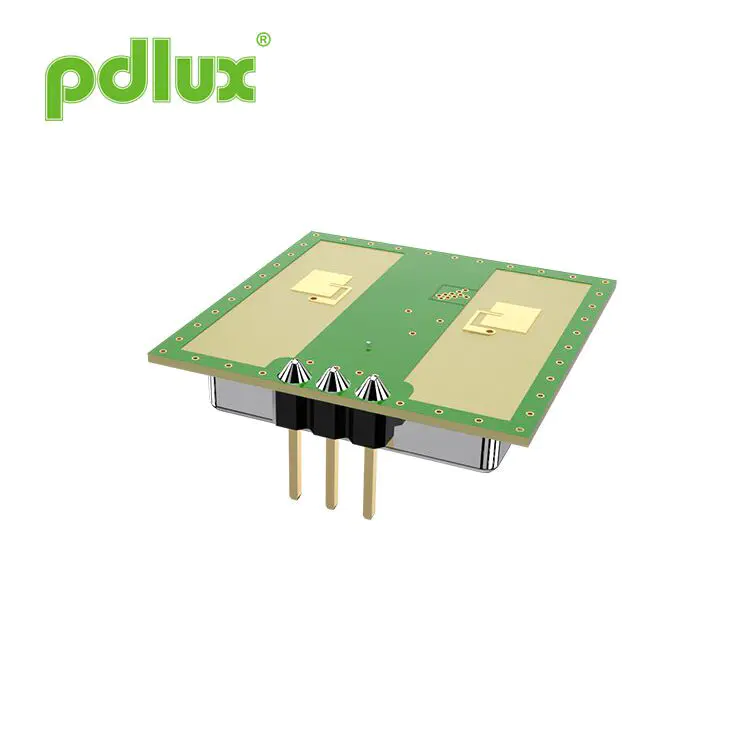

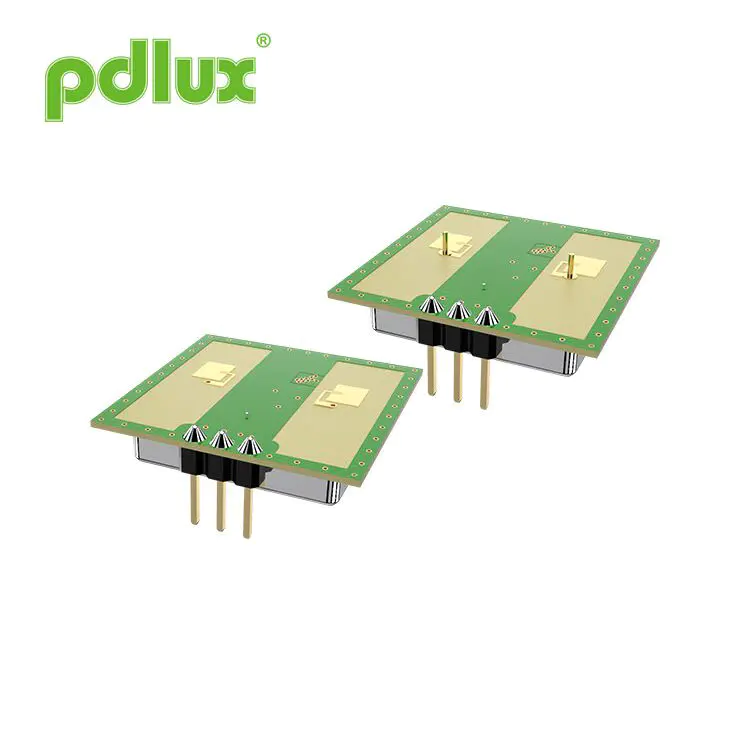

PDLUX PD-V12360A/B K-BAND مستشعر حركة عالي الحساسية للتبديل الذكي والأمان
  • PDLUX PD-V12360A/B K-BAND مستشعر حركة عالي الحساسية للتبديل الذكي والأمانPDLUX PD-V12360A/B K-BAND مستشعر حركة عالي الحساسية للتبديل الذكي والأمان
  • PDLUX PD-V12360A/B K-BAND مستشعر حركة عالي الحساسية للتبديل الذكي والأمانPDLUX PD-V12360A/B K-BAND مستشعر حركة عالي الحساسية للتبديل الذكي والأمان
  • PDLUX PD-V12360A/B K-BAND مستشعر حركة عالي الحساسية للتبديل الذكي والأمانPDLUX PD-V12360A/B K-BAND مستشعر حركة عالي الحساسية للتبديل الذكي والأمان

PDLUX PD-V12360A/B K-BAND مستشعر حركة عالي الحساسية للتبديل الذكي والأمان

PDLUX PD-V12360A/B K-BAND SENSOR عالية الحساسية من أجل Smart Switch & Security هو مستشعر حساسية عالي براءة اختراع تم تطويره من قبل الفريق الفني لـ PDLUX للكشف عن درجة K-BAND 360. ويشمل ذلك V12360A و V12360B. يكمن فرق الأداء بين A و B في نصف قطر الكشف المختلفة.

نموذج:PD-V12360A/B

إرسال استفسار

PD-V12360A/B 24.125 جيجا هرتز مستشعر حركة الميكروويف



PD-V12360A/B 24.125GHz Microwave Motion Sensor

طلب

.التبديل الذكي
.مفتاح الجدار
.الدخيل اكتشف

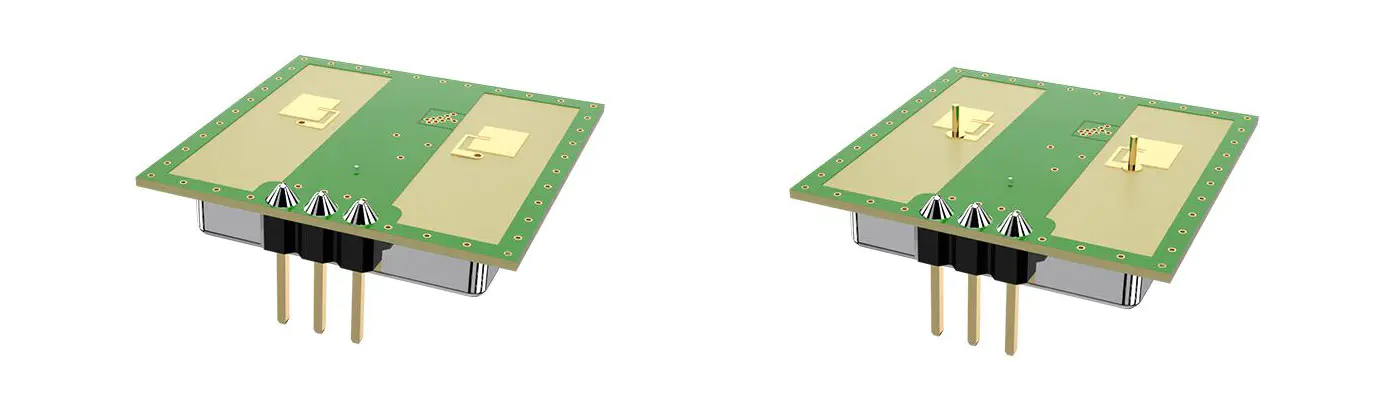

مستشعر سلسلة PD-V12360 هو مستشعر حساسية عالي براءة اختراع تم تطويره بواسطة الفريق الفني من PDLUX للكشف عن درجة 360 درجة. يتضمن جهاز استشعار حركة الحواسة العالي الحساسية هذا PDLUX PD-V12360A/B K-BAND FOR V12360B. يكمن فرق الأداء بين A و B في الكشف المختلفة نصف القطر. عند تثبيته على ارتفاع منخفض ، تكون زاوية اكتشاف V12360A أكبر من ذلك من V12360B. زاوية الكشف عن درجة 360 درجة V12360A هي 120 درجة (يرجى الرجوع إلى الشكل أدناه) ، والتي يمكن استخدامها لتثبيت المنتجات بارتفاع أقل من 5 متر. زاوية اكتشاف 360 درجة من V12360B هي 80 درجة ، والتي يمكن استخدامها لتثبيت المنتجات على ارتفاع أقل من 10 أمتار. (يرجى الرجوع إلى ما يلي صورة). يعتمد تمديد حساسية الكشف على نسبة الإشارة إلى الضوضاء دائرة التضخيم التي صممها المستخدم وخوارزمية البرنامج في MCU. بسبب نطاق التطبيق الواسع والمرن لهذا النوع من المستشعر التناظرية. لا يزال يستخدم على نطاق واسع.

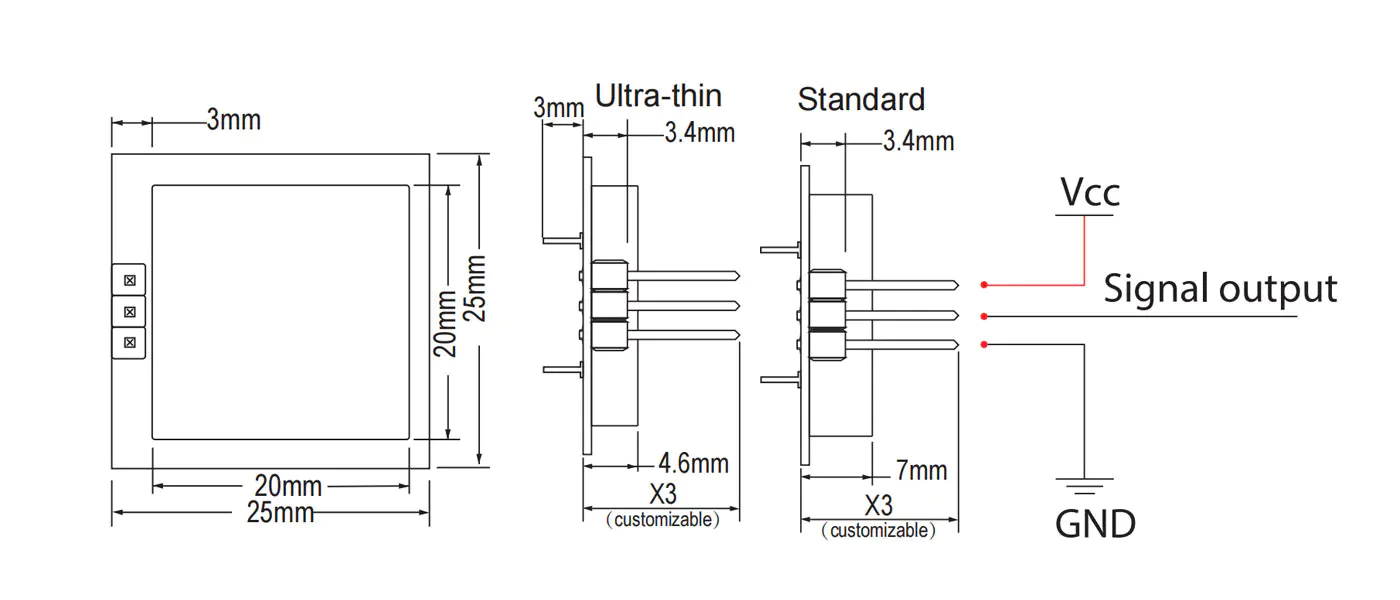

حجم المنتجات

>حجم المنتجات

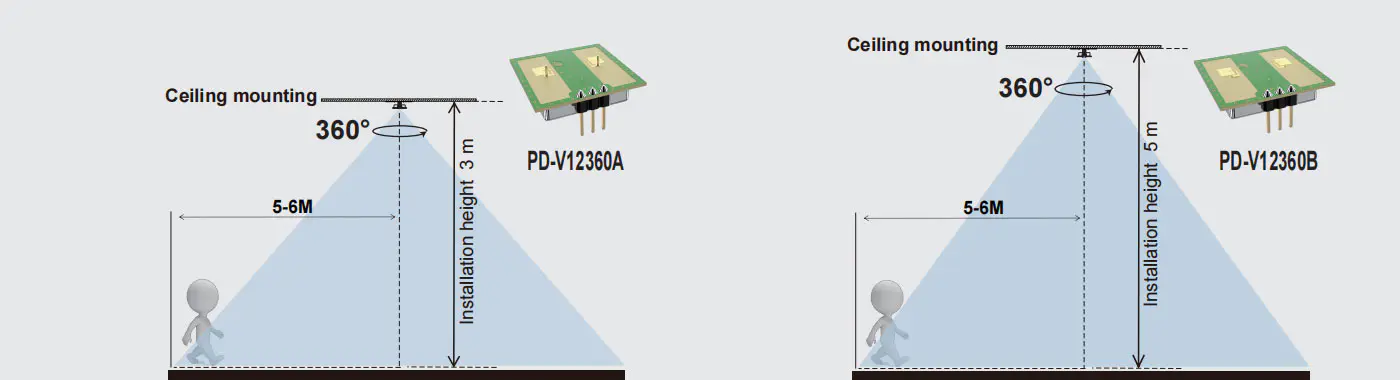

نطاق الكشف

Detection range


المعلمات الفنية

المعلمة ملحوظات دقيقة طبعة الأعلى الوحدات
الجهد توريد VCC 3.0 5.0 5.25 V
الاستهلاك الحالي ICC 20 35 38 م
وضع التشغيل مدعوم من PWM ، يمكنه التحكم في التيار العاملة في 3-15MA
عرض النبض tpulse 10 μs
درجة حرارة التشغيل قمة -30 ~+85
درجة حرارة التخزين TSTG -10 +60
وقت مستقر
<5 μSec
ضوضاء
3.5 4.0 4.5 MVRMS
إعداد التردد f 24.000 24.125 24.250 GHz
قوة مشع (AUTHP) العبوس <2.0 <2.5 <3.0 ميغاواط
تخزين الرطوبة المحيطة 45 ٪ ~ 65 ٪ RH


تحذير: يرتبط نطاق الكشف الفعلي باكتساب تضخيم الإشارة للدائرة ، والتصميم الكلي للـ PCBA وعتبة MCU.

ملاحظة 1: تم تصميم الانبعاثات المشعة لتلبية قواعد FCC و CE.

ملاحظة 2: يتم قياس قوة الإشارة المستقبلة (RSS) في إجمالي 1 طرق فقدان المسار البالغة 70 ديسيبل.

ملاحظة 3: يتم قياس فولتية الضوضاء من 10 هرتز إلى 100 هرتز في منفذ الإخراج ، داخل غرفة Anechoic. Note4: عملية النبض


تذكير خاص

بسبب السماكة الكلية للوحة الدائرة هي 0.52 ملم فقط. قد يؤدي تطبيق القوة الجانبية المفرطة على المسامير إلى كسر رقائق النحاس. تسبب عطل المستشعر.
