مستشعر الأشعة تحت الحمراء لتكنولوجيا الصفر

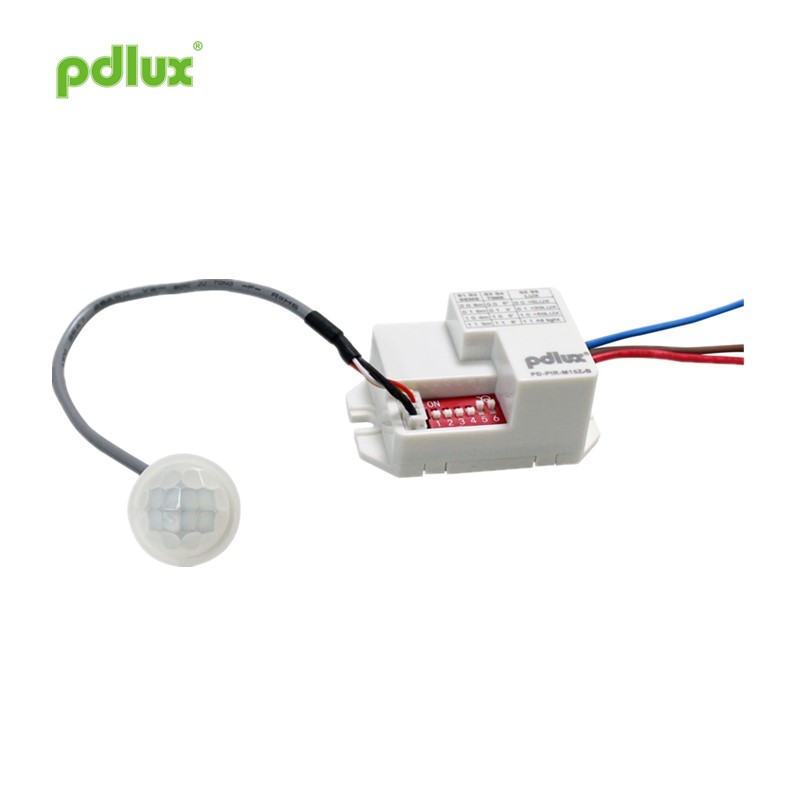

PD-PIR-M15Z-B تعليمات مستشعر الأشعة تحت الحمراء

ملخص

Zero Crossing Technology Sensor هي تقنية رقمية لأحدث إصدار من مستشعر الأشعة تحت الحمراء. تبني مستشعر الأشعة تحت الحمراء SMD المضادة. تم تجهيز العدسة الزائدة أيضًا بمؤشر حالة الاستشعار ومستشعر حساس. يعتمد مستشعر الأشعة تحت الحمراء على تقنية التبادل الرقمي على التكنولوجيا الدقيقة الرقمية في تقنية مفتاح النقطة الجيبية الصفرية ، والتي تتمتع بقدرة تيار دافع قوية ولا تضاهى مع المنتجات التقليدية. يمكن أن تعلق على أي حمولة مختلفة. يرجى الرجوع إلى المقدمة التالية للحصول على التفاصيل.

وظيفة

مواصفات مستشعر الأشعة تحت الحمراء لتكنولوجيا الصفر

مصدر الطاقة: 220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
جميع الأحمال: 1200W كحد أقصى （220-240VAC）
600W MAX. （100-130VAC）
ارتفاع الحالي: 50A/500μs
زاوية الكشف: 100 درجة
درجة حرارة العمل: -20 ~+40 درجة مئوية
رطوبة العمل: ≤93 ٪ RH

معلومات المستشعر

طلب

يمكن استخدام مستشعر الأشعة تحت الحمراء لتكنولوجيا الصفر مع أي منتج ، أو يمكن تثبيته واستخدامه بشكل مستقل. هناك طريقتان للتثبيت: الجدار والسقف.
على سبيل المثال ، أضف المستشعر ، من الإضاءة العادية إلى مصباح المستشعر التلقائي.

رسم تخطيطي للاتصال 1. ربط البني والأزرق مع الطاقة. 2. قم بتوصيل اللون الأحمر والأزرق مع الحمل.

انتباه
● يجب أن يكون لدى المثبت خبرة كهربائية أو ذات صلة ؛
● لا تقم بتثبيت هذا الجهاز في أماكن معرضة لأشعة الشمس المباشرة ، حيث يتغير التيار ودرجة الحرارة بشكل كبير ، مثل تكييف الهواء والتدفئة ؛
● لا تختار كائنات هزاز كقاعدة التثبيت ؛
● أمام نطاق الاستشعار ، يجب ألا تكون هناك عقبات أو أشياء متحركة تؤثر على اكتشافها.
● كلما زادت درجة الحرارة المحيطة ، انخفضت حساسية المستشعر! مسافة الكشف الاسمية في الدليل هي المسافة عندما تكون درجة الحرارة المحيطة 22-24 درجة مئوية.
في المصنع ، يتم ضبط الحساسية على 6 أمتار.

ملاحظة
1. حدد جزء العدسة من المستشعر باتجاه المكان الذي يتحرك فيه جسم الإنسان عادة.
2. جزء العدسة في وضع يصل فيه الضوء الطبيعي ، بحيث يمكن للمستشعر الحساس للضوء داخل العدسة إدراك الإضاءة البيئية بشكل أفضل.
ملاحظة: يختلف ارتفاع جسم الإنسان ، وسرعة الحركة مختلفة ، والحساسية مختلفة أيضًا. السرعة المتحركة هي 1.0 إلى 1.5 م / ثانية. إذا تغير حجم الشخص وسرعة الحركة ، وكذلك مسافة الكشف.

انتباه:
عند البدء في استخدام منتج المستشعر لأول مرة ، تحتاج إلى الانتباه إلى العناصر التالية:
1. تحتاج القوة الأولى إلى الانتظار لمدة 30 ثانية ، ابتعد عن المكان الذي يمكن للمستشعر اكتشافه. بعد إيقاف تشغيل الضوء تلقائيًا ، يدخل جسم الإنسان إلى نطاق اكتشاف المستشعر ويتحرك في الاتجاه الطبيعي للحركة. يمكن للمستشعر اكتشاف الحمل والتحكم فيه لبدء العمل.
2. للحصول على طرق تعديل لوكس ووقت التأخير والحساسية ، يرجى الرجوع إلى المحتويات في المخططات A و B و C للتشغيل.

عند استخدام هذا المنتج ، يرجى ضبط حساسية الموضع المناسب الذي تحتاجه. لا تقم بضبط الحساسية على الحد الأقصى ، حتى لا تتسبب في عدم عمل المنتج بشكل طبيعي بسبب الإجراءات الخاطئة. قد تتسبب الحركة الناجمة عن الحيوانات الصغيرة والتداخل من شبكة الطاقة إلى خلل في المنتج.
عندما لا يستطيع المنتج العمل بشكل طبيعي ، يرجى محاولة تقليل الحساسية بشكل مناسب ، ثم الاختبار.

هذا الدليل هو محتوى برمجة المنتج ، ولن نعلمك بشكل منفصل. يُمنع تمامًا نسخ محتويات دليل التعليمات لأي غرض آخر دون إذن من الشركة.
