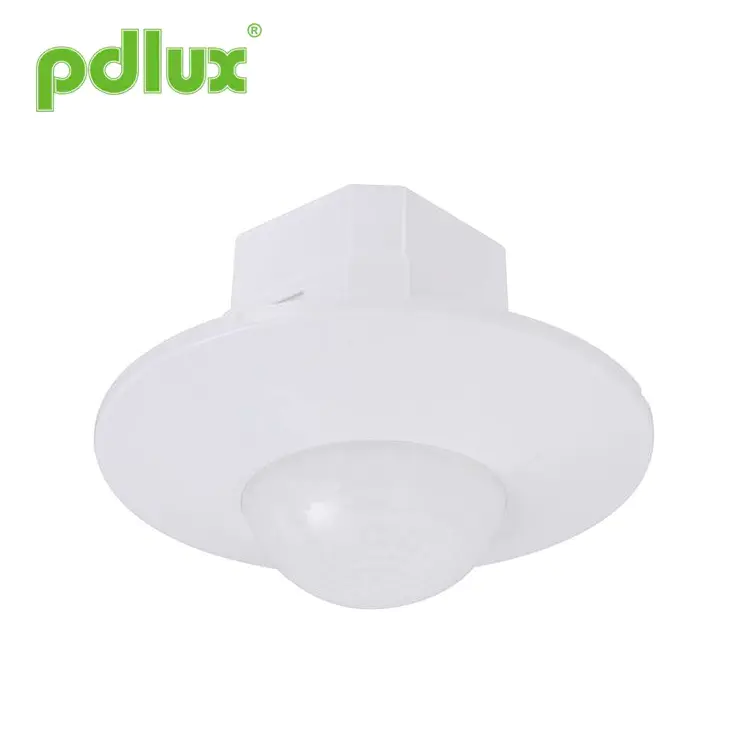

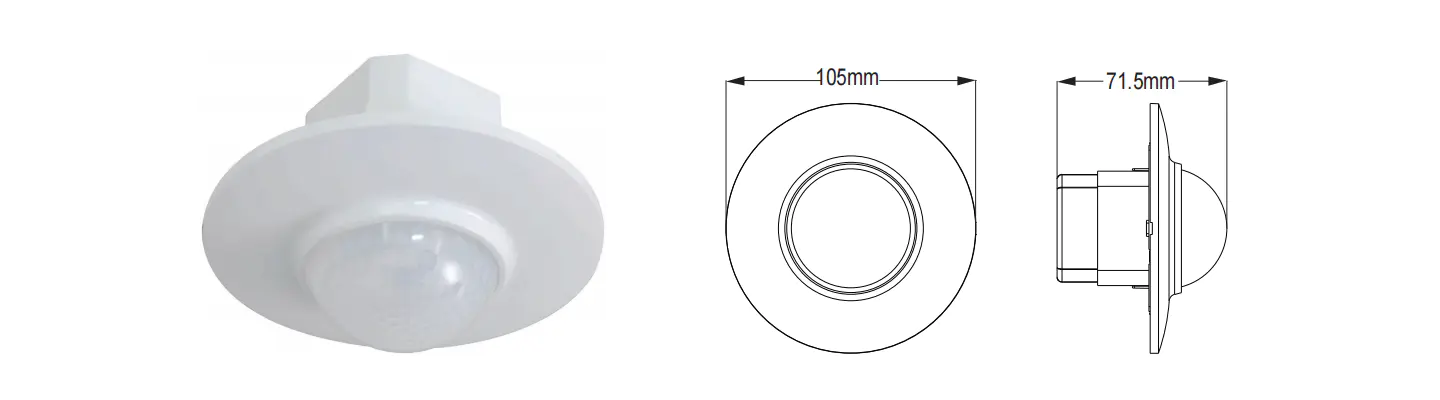

PD-PIR200A مستشعر حركة بالأشعة تحت الحمراء للسقف 360 درجة
المنتج عبارة عن مفتاح جديد لتوفير الطاقة، وهو يستخدم كاشف حساسية جيد ودائرة متكاملة وSMT. إنه يجمع وظائف أوتوماتيكية وآمنة ومريحة وموفرة للطاقة وعملية. يقوم كاشف واحد بالداخل بتكوين مجال كشف واسع النطاق، ويستخدم طاقة الأشعة تحت الحمراء من الإنسان كمصدر لإشارة التحكم، ويمكنه بدء الحمل مرة واحدة عندما يدخل المرء مجال الكشف. يمكنه تحديد النهار والليل تلقائيًا. إنه سهل التركيب والاستخدام على نطاق واسع، ويمتلك وظائف عرض الطاقة وكشف العرض.
إرسال استفسار
ملخص
تحديد
| مصدر الطاقة | 220-240 فولت تيار متردد/100-130 فولت تيار متردد | تردد الطاقة | 50/60 هرتز |
| حمل مقاوم | 1200 واط كحد أقصى. 230 فولت/600 واط كحد أقصى. 110 فولت | إعداد الوقت: | الحد الأدنى: 8±3 ثانية، الحد الأقصى: 7±2 دقيقة (قابل للتعديل) |
| زاوية الكشف | 360 درجة | نطاق الكشف (22 درجة مئوية) | 8 م كحد أقصى (ضياء) (قابل للتعديل) |
| التحكم في الضوء | <3LUX-ضوء النهار (قابل للتعديل) | درجة حرارة العمل | -10 درجة مئوية ~ +40 درجة مئوية |
| استهلاك الطاقة | 0.45 واط (0.1 واط ثابت) | ارتفاع التثبيت | 2.5 ~ 3.5 م |
| كشف سرعة الحركة | 0.6-1.5 م/ث | رطوبة العمل | <93% رطوبة نسبية |
ملاحظة: عند استخدام أحمال مختلفة بالتوازي، فمن الضروري أن نفهم بشكل كامل خصائص الحمل ، والحمل بتيار تدفق كبير بشكل خاص سوف يتسبب في تلف مبكر للمرحل داخل مغو. إذا كان هناك قدر كبير من عدم اليقين بشأن الحمل المستخدم، تتم الترقية يمكن تخصيص الإصدار المصمم خصيصًا لتحمل تيار التدفق.

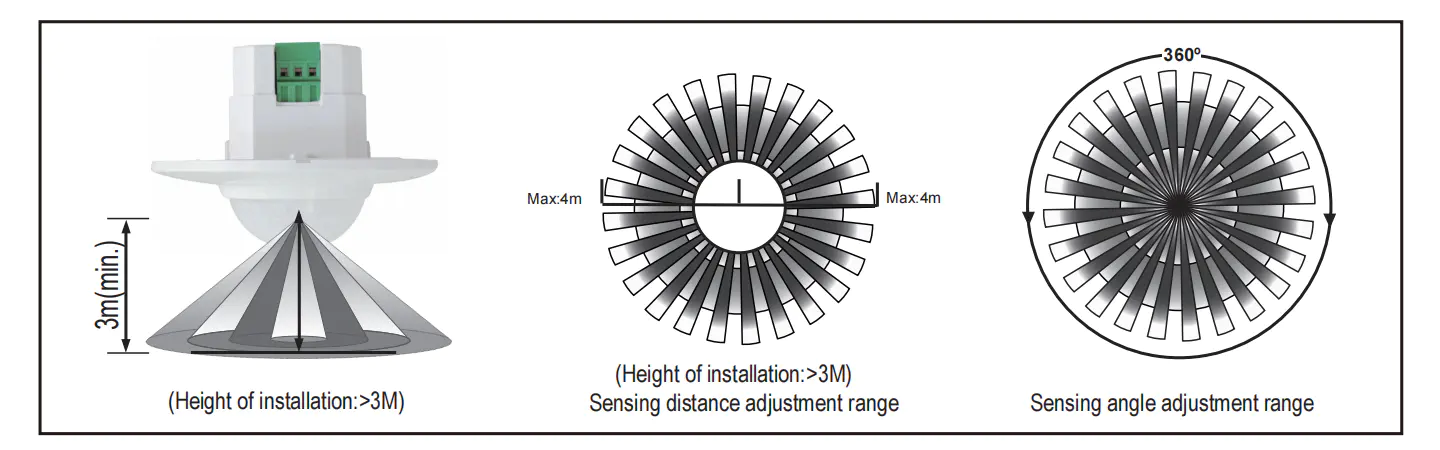

معلومات الاستشعار
وظيفة
· يمكن ضبط نطاق الكشف وفقًا لموضع التثبيت ومجال الكشف.
· عرض الكشف: سيومض مؤشر LED مرتين في الثانية عند تلقي الإشارة.
· تتم إضافة إعداد الوقت باستمرار: عندما يتلقى إشارة الحث الثانية بعد المحث الأول، فإنه سيتم حساب الوقت مرة أخرى في بقية إعدادات المرة الأولى الأساسية. (ضبط الوقت)
· تعديل إعداد الوقت: يمكن ضبطه وفقًا لرغبتك. الحد الأدنى هو 8 ± 3 ثانية، والحد الأقصى هو 7 ± 2 دقيقة.

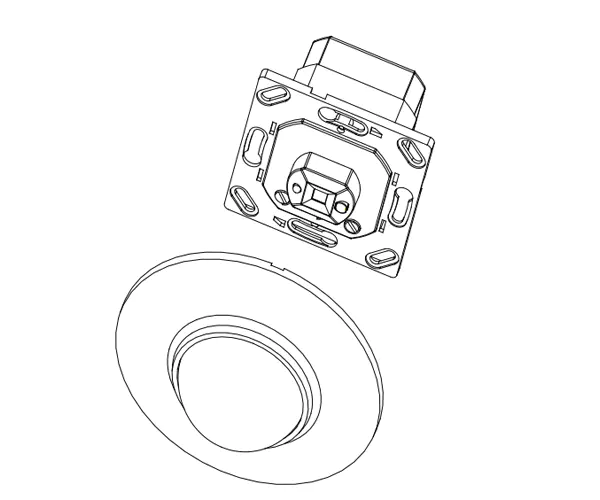

تثبيت
(2) افتح المستشعر كما هو موضح بالشكل التالي، ثم قم بخلع لوحة المستشعر.
(3) قم بتوصيل سلك الطاقة والتحميل بطرف توصيل المستشعر وفقًا لشكل الاتصال؛
(4) وفقًا لإعدادات المقبض LUX، TIME، SENS؛
(5) وفقًا للشكل التالي الصحيح، قم بتثبيت المستشعر في صندوق التوصيل، والزر الموجود على اللوحة الخاصة به، ثم يمكنك تشغيل الطاقة للاختبار.

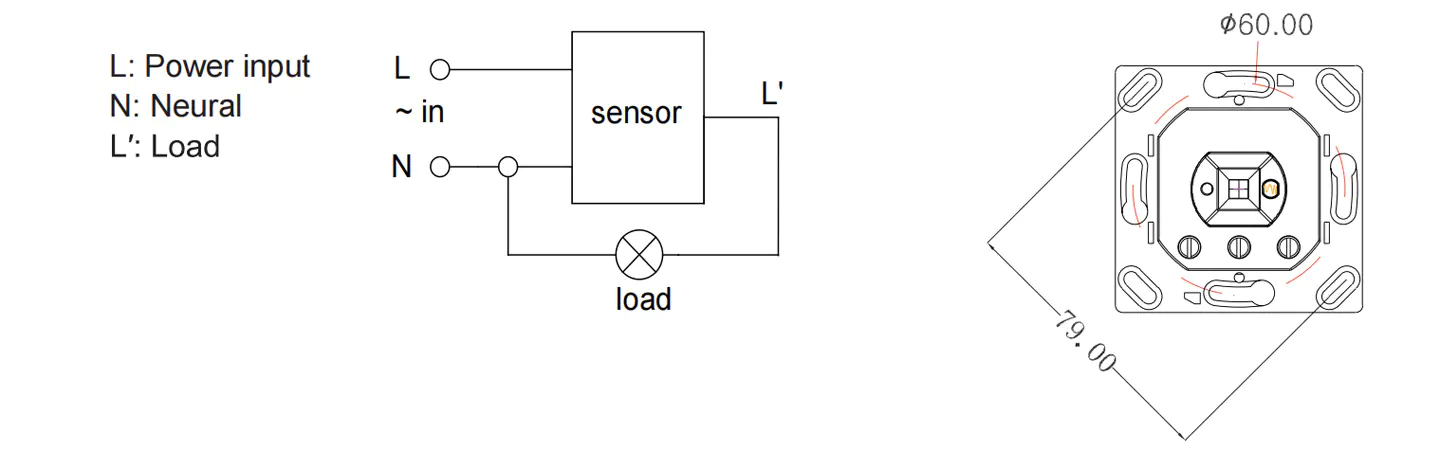

مخطط سلك الاتصال

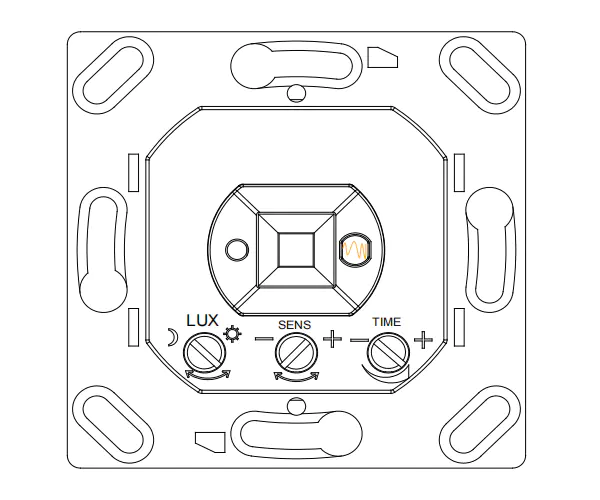

رسم اتصال (انظر الشكل الصحيح) اختبار
ضبط الوقت مقبض في اتجاه عقارب الساعة إلى الحد الأدنى.
· في وقت تشغيل الطاقة، لا يعمل الحمل. بعد 5-10 ثوانٍ، يعمل الحمل ويومض مؤشر LED مرتين في كل ثانية. في ظل ظروف عدم الحث، يجب أن يتوقف الحمل عن العمل خلال 5-30 ثانية، ويجب أن ينطفئ مؤشر LED؛
· إذا كان الأمر منطقيًا مرة أخرى بعد مرور 5-10 ثوانٍ بعد خروجه، فيجب أن يعمل التحميل وتكون سرعة الوميض مرتين في الثانية، ثم يتوقف التحميل عن العمل خلال 5-15 ثانية.
· يدير مقبض LUX في اتجاه عقارب الساعة إلى الحد الأدنى. إذا تم اختباره في ظل ظروف أقل من 3LUX، فيجب ألا يعمل الحمل بعد توقف الحمل التعريفي عن العمل؛ ولكن إذا قمت بتغطية نافذة الكشف بأشياء غير شفافة (منشفة وما إلى ذلك)، فسيعمل الحمل. في ظل حالة عدم وجود إشارات تحريضية، يجب أن يتوقف الحمل عن العمل خلال 5-15 ثانية.
تنبيه: عند استخدام هذا المنتج، يرجى ضبط الحساسية على الموضع المناسب الذي تحتاجه، يرجى عدم ضبط الحساسية إلى الحد الأقصى، لتجنب عدم عمل المنتج العمل بشكل طبيعي بسبب الحركة الخاطئة. نظرًا لأن الحساسية عالية جدًا، فمن السهل اكتشاف الحركة الخاطئة عن طريق نفخ أوراق الشجر والستائر والحيوانات الصغيرة والحركة الخاطئة عن طريق تداخل شبكة الطاقة والمعدات الكهربائية. كل تلك تؤدي إلى أن المنتج لا يعمل عادة !
عندما لا يعمل المنتج بشكل طبيعي، يرجى محاولة خفض الحساسية بشكل مناسب، ثم اختباره.
ملحوظات
تجنب تثبيته على الكائنات الاضطرابات.
يجب ألا يكون هناك عائق أو جسم متحرك أمام نافذة الكشف مما يؤدي إلى الكشف.
تجنب تركيبه بالقرب من مناطق تغير درجة حرارة الهواء مثل مكيف الهواء والتدفئة المركزية وما إلى ذلك.
مع الأخذ في الاعتبار سلامتك، يرجى عدم فتح الغطاء عندما تجد وصلة الوصل بعد التثبيت.
إذا كان هناك فرق بين المنتج والتعليمات، يرجى الرجوع إلى المنتج بشكل رئيسي.
بعض المشاكل وطريقة حلها
الحمل لا يعمل:
أ. يرجى التحقق من صحة اتصال الطاقة والتحميل.
ب.تحقق مما إذا كان الحمل جيدًا.
ج. تحقق مما إذا كان ضوء العمل يتوافق مع التحكم في الضوء.
الحساسية ضعيفة:
أ.يرجى التحقق مما إذا كان هناك عائق أمام نافذة الكشف يؤثر على استقبال الإشارات.
ب.يرجى التحقق مما إذا كانت درجة الحرارة المحيطة مرتفعة جدًا.
ج. يرجى التحقق مما إذا كان مصدر الإشارات موجودًا في حقول الكشف.
د. يرجى التحقق مما إذا كان ارتفاع التثبيت يتوافق مع الارتفاع الموضح في التعليمات.
هـ. يرجى التحقق مما إذا كان الاتجاه المتحرك صحيحًا.
لا يستطيع المستشعر إغلاق الحمل تلقائيًا:
أ. تحقق مما إذا كانت هناك إشارات مستمرة في مجالات الكشف.
ب. تحقق مما إذا كان إعداد الوقت مضبوطًا على الأطول.
ج. تحقق مما إذا كانت الطاقة تتوافق مع التعليمات.
د. تحقق مما إذا كان التغير في درجة الحرارة يقترب بشكل واضح من المستشعر، مثل مكيف الهواء أو التدفئة المركزية وما إلى ذلك
· عند استخدامه في بيئات مختلفة، يرجى عدم ضبط الحساسية إلى أعلى مستوى.
لأن ذلك يمكن أن يؤدي بسهولة إلى حدوث خلل.
●يرجى التأكد من التثبيت الاحترافي.
●يرجى قطع التيار الكهربائي قبل عمليات التثبيت والإزالة.
●تأكد من قطع التيار الكهربائي لأغراض السلامة.
●تسبب التشغيل غير السليم في حدوث خسائر، ولا تتحمل الشركة المصنعة أي مسؤولية.
نحن ملتزمون بتعزيز جودة المنتج وموثوقيته، ومع ذلك، فإن جميع المكونات الإلكترونية لديها احتمالات معينة لتصبح غير فعالة، الأمر الذي سيؤدي إلى بعض المشاكل. عند التصميم، أولينا اهتمامًا بالتصميمات الزائدة عن الحاجة واعتمدنا حصص السلامة لتجنب أي مشاكل. لا ينبغي نسخ هذه التعليمات، دون إذننا، لأي أغراض أخرى.
